ตัวควบคุมการติดตามโมดูล PV ช่วยปรับปรุงประสิทธิภาพการติดตามพลังงานแสงอาทิตย์ได้อย่างไร

A ตัวควบคุมการติดตามโมดูล PVเป็นศูนย์กลางควบคุมระบบติดตามแสงอาทิตย์ โดยจะประสานสัญญาณเซ็นเซอร์ ข้อมูลตำแหน่งทางดาราศาสตร์ การทำงานของมอเตอร์ การป้องกันความปลอดภัย และฟังก์ชันการสื่อสาร เพื่อให้โมดูลเซลล์แสงอาทิตย์สามารถรักษาทิศทางไปทางดวงอาทิตย์ได้ดียิ่งขึ้น บทความนี้จะอธิบายวิธีการทำงานของตัวควบคุมการติดตาม ปัญหาที่ตัวควบคุมเหล่านั้นแก้ไข ปัจจัยทางเทคนิคที่สำคัญในระหว่างการออกแบบระบบ และวิธีที่การเลือกตัวควบคุมที่เหมาะสมสามารถปรับปรุงผลผลิตพลังงาน ความน่าเชื่อถือในการดำเนินงาน และประสิทธิภาพการบำรุงรักษา

ตัวควบคุมการติดตามโมดูล PV คืออะไร?

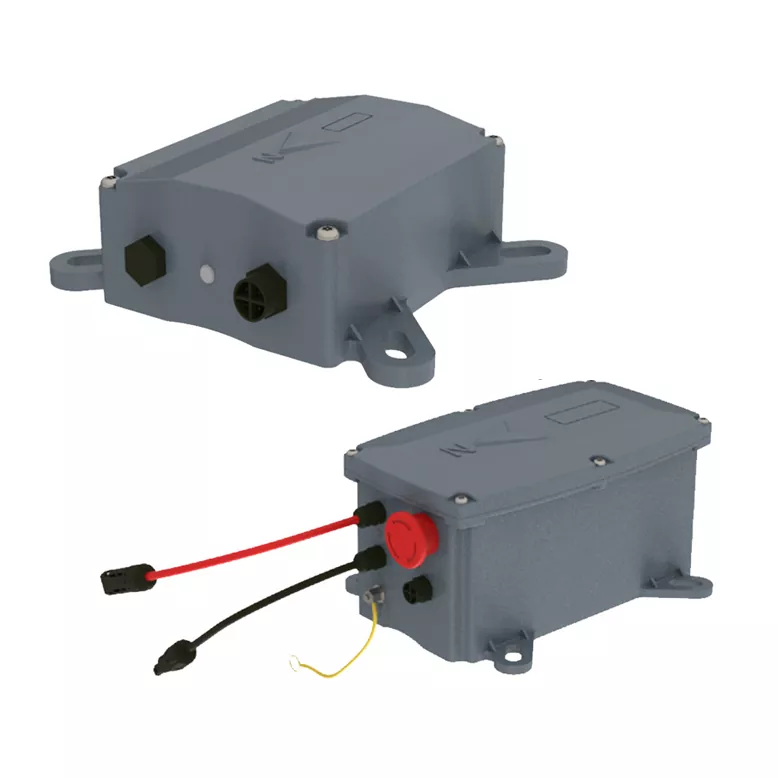

ตัวควบคุมการติดตามโมดูล PV คืออุปกรณ์ควบคุมอิเล็กทรอนิกส์ที่ใช้จัดการการเคลื่อนที่ของแผงโซลาร์เซลล์ที่ติดตั้งบนโครงสร้างการติดตาม ต่างจากการติดตั้งแผงเซลล์แสงอาทิตย์แบบติดตั้งถาวร ระบบติดตามจะเปลี่ยนทิศทางของโมดูลในระหว่างวัน ตัวควบคุมจะกำหนดเวลาและวิธีที่ตัวติดตามควรเคลื่อนที่ ช่วยให้อาร์เรย์ PV สามารถรักษาตำแหน่งที่เหมาะสมโดยสัมพันธ์กับดวงอาทิตย์ได้

โดยทั่วไปตัวควบคุมจะสื่อสารกับมอเตอร์ขับเคลื่อน เซ็นเซอร์ตำแหน่ง ลิมิตสวิตช์ เซ็นเซอร์สิ่งแวดล้อม และระบบตรวจสอบระดับที่สูงกว่า ขึ้นอยู่กับสถาปัตยกรรมของระบบ ระบบอาจคำนวณตำแหน่งของดวงอาทิตย์ผ่านอัลกอริธึมทางดาราศาสตร์ รับข้อมูลจากเซ็นเซอร์ หรือรวมวิธีการระบุตำแหน่งหลายวิธีเข้าด้วยกัน

ในทางปฏิบัติ ตัวควบคุมทำหน้าที่เป็น "ศูนย์กลางการตัดสินใจ" ของตัวติดตาม โครงสร้างทางกลช่วยให้เกิดการเคลื่อนไหว มอเตอร์จ่ายแรงขับเคลื่อน และตัวควบคุมจะกำหนดการเคลื่อนไหวที่ต้องการพร้อมทั้งตรวจสอบว่าระบบทำงานอย่างปลอดภัยหรือไม่

เหตุใดตัวควบคุมการติดตามจึงมีความสำคัญ

ประสิทธิภาพของเครื่องติดตามแสงอาทิตย์นั้นขึ้นอยู่กับมากกว่าการออกแบบเชิงกลของโครงสร้างการติดตั้ง แม้แต่โครงสร้างที่แข็งแกร่งก็สามารถให้ผลลัพธ์ที่ไม่ดีได้หากตรรกะการควบคุมไม่ถูกต้อง มอเตอร์สตาร์ทบ่อยเกินไป หรือระบบไม่สามารถตอบสนองสภาวะที่ผิดปกติได้อย่างถูกต้อง

ตัวควบคุมการติดตามจัดการกับความท้าทายในการปฏิบัติงานเหล่านี้โดยการประสานกระบวนการเคลื่อนไหวทั้งหมด วัตถุประสงค์หลักคือการรักษาโมดูลให้อยู่ในช่วงการติดตามที่ต้องการ โดยไม่สร้างการเคลื่อนไหวทางกลที่ไม่จำเป็น

• ปรับปรุงการจัดแนวแสงอาทิตย์:การวางตำแหน่งที่แม่นยำสามารถช่วยให้โมดูลเซลล์แสงอาทิตย์ได้รับแสงแดดได้อย่างมีประสิทธิภาพตลอดทั้งวัน
• ลดการเคลื่อนไหวที่ไม่จำเป็น:การควบคุมอัจฉริยะหลีกเลี่ยงการทำงานของมอเตอร์มากเกินไปและการใช้พลังงานที่เกี่ยวข้อง
• การปกป้องอุปกรณ์ที่ดีกว่า:ตัวควบคุมสามารถเริ่มตำแหน่งป้องกันระหว่างมีลมแรงหรือสภาวะที่กำหนดไว้ล่วงหน้าอื่นๆ
• การตรวจจับข้อผิดพลาด:กระแสไฟฟ้าของมอเตอร์ผิดปกติ ข้อผิดพลาดของตำแหน่ง การสื่อสารล้มเหลว หรือปัญหาเซ็นเซอร์สามารถระบุได้
• การจัดการแบบรวมศูนย์:สามารถตรวจสอบและควบคุมหน่วยติดตามหลายหน่วยผ่านเครือข่ายการสื่อสารที่เหมาะสม

คอนโทรลเลอร์ทำงานอย่างไร?

กระบวนการดำเนินงานสามารถเข้าใจได้ว่าเป็นวงจรที่ต่อเนื่องของการวัด การคำนวณ การเคลื่อนไหว การตรวจสอบ และการปรับเปลี่ยน สถาปัตยกรรมที่แน่นอนจะแตกต่างกันไปตามการออกแบบตัวติดตาม แต่ลำดับการควบคุมพื้นฐานจะคล้ายกัน

วิธีการวงรอบปิดนี้มีประโยชน์อย่างยิ่งสำหรับการติดตั้งระดับสาธารณูปโภค เนื่องจากช่วยให้ระบบตอบสนองต่อสภาวะการทำงานจริง แทนที่จะอาศัยตารางเวลาทางกลที่กำหนดไว้ล่วงหน้าเพียงอย่างเดียว

ฟังก์ชั่นหลักของตัวควบคุมการติดตามสมัยใหม่

โปรเจ็กต์ที่ต่างกันต้องการระดับความซับซ้อนในการควบคุมที่แตกต่างกัน อย่างไรก็ตาม ฟังก์ชันหลายอย่างมีความสำคัญอย่างยิ่งเมื่อประเมินตัวควบคุมการติดตามโมดูล PV

สำหรับโครงการขนาดใหญ่ ความสามารถในการสื่อสารมีความสำคัญอย่างยิ่ง ตัวควบคุมที่สนับสนุนโปรโตคอลการสื่อสารทางอุตสาหกรรมที่เหมาะสมสามารถช่วยให้การรวมตัวติดตามเข้ากับระบบควบคุมการดูแลและแพลตฟอร์มการติดตามโรงงานได้ง่ายขึ้น

มันทำงานอย่างไรกับองค์ประกอบการติดตามอื่น ๆ ?

ไม่ควรประเมินตัวควบคุมการติดตาม PV ว่าเป็นส่วนประกอบอิเล็กทรอนิกส์ที่แยกเดี่ยว ประสิทธิภาพขึ้นอยู่กับว่ามันโต้ตอบกับระบบติดตามที่เหลือได้อย่างมีประสิทธิภาพเพียงใด

ความเข้ากันได้จึงเป็นสิ่งสำคัญ ตัวควบคุมที่มีฟังก์ชันขั้นสูงอาจยังคงสร้างปัญหาได้ หากมอเตอร์ เซ็นเซอร์ป้อนกลับ เครือข่ายการสื่อสาร หรือแหล่งจ่ายไฟไม่ตรงกับข้อกำหนดทางไฟฟ้าและการสื่อสาร

จะสามารถปรับปรุงประสิทธิภาพการติดตามพลังงานแสงอาทิตย์ได้อย่างไร?

วัตถุประสงค์หลักของเครื่องติดตามคือเพื่อรักษามุมที่เหมาะสมระหว่างพื้นผิว PV และแสงแดดที่เข้ามา ตัวควบคุมมีส่วนช่วยให้บรรลุวัตถุประสงค์นี้ผ่านการวางตำแหน่งที่แม่นยำและการตัดสินใจในการทำงานที่ชาญฉลาด

อย่างไรก็ตาม ความแม่นยำในการติดตามที่สูงขึ้นไม่ได้หมายความว่าประสิทธิภาพโดยรวมของระบบดีขึ้นโดยอัตโนมัติ การเคลื่อนไหวที่มากเกินไปอาจเพิ่มการสึกหรอของแอคชูเอเตอร์และการใช้พลังงานเสริม ในขณะที่การควบคุมแบบอนุรักษ์นิยมมากเกินไปอาจทำให้โมดูลอยู่ห่างจากตำแหน่งที่เหมาะสมเป็นเวลานานเกินไป

ตัวควบคุมที่ได้รับการออกแบบมาอย่างดีต้องการความสมดุลที่เหมาะสมระหว่างความแม่นยำของตำแหน่ง ความถี่ในการเคลื่อนที่ ความเค้นเชิงกล การใช้พลังงาน และการปกป้องสิ่งแวดล้อม

• การวางตำแหน่งที่แม่นยำช่วยรักษามุมการติดตามที่ต้องการ
• ช่วงเวลาการเคลื่อนไหวที่เหมาะสมสามารถลดการทำงานของแอคชูเอเตอร์ที่ไม่จำเป็นได้
• การควบคุมป้อนกลับช่วยแก้ไขการเบี่ยงเบนตำแหน่ง
• กลยุทธ์ตามสภาพอากาศสามารถปกป้องตัวติดตามได้ในสภาวะที่รุนแรง
• การแจ้งเตือนข้อผิดพลาดสามารถร่นระยะเวลาระหว่างความล้มเหลวและการบำรุงรักษาได้
• บันทึกการปฏิบัติงานสามารถช่วยให้วิศวกรระบุปัญหาประสิทธิภาพการทำงานที่เกิดซ้ำได้

สิ่งที่ควรพิจารณาก่อนการติดตั้ง?

การเลือกตัวควบคุมการติดตามตามราคาหรือข้อกำหนดอินพุต/เอาท์พุตพื้นฐานเท่านั้นสามารถสร้างปัญหาระยะยาวได้ วิศวกรโครงการและผู้ซื้อควรประเมินคอนโทรลเลอร์โดยเทียบกับสภาพแวดล้อมการทำงานจริงและสถาปัตยกรรมระบบ

1. ประเภทตัวติดตาม:ตรวจสอบว่าแอปพลิเคชันใช้การกำหนดค่าแบบแกนเดียว แกนคู่ หรือการติดตามแบบอื่น
2. ข้อกำหนดของมอเตอร์:ตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า ลักษณะการสตาร์ท วิธีการควบคุม และข้อกำหนดในการป้องกันมอเตอร์
3. ความแม่นยำของตำแหน่ง:ยืนยันว่าตัวควบคุมได้รับและตรวจสอบตำแหน่งตัวติดตามอย่างไร
4. สภาพแวดล้อม:พิจารณาอุณหภูมิ ความชื้น ฝุ่น ฝน รังสีแสงอาทิตย์ และการสัมผัสลม
5. กลยุทธ์ด้านความปลอดภัย:ตรวจสอบฟังก์ชันการหยุดฉุกเฉิน การป้องกันขีดจำกัด ตรรกะการเก็บลม และขั้นตอนการกู้คืน
6. การสื่อสาร:ตรวจสอบความเข้ากันได้กับสถาปัตยกรรมการตรวจสอบและการควบคุมของโรงงาน
7. ความสามารถในการขยายขนาด:พิจารณาว่าตัวควบคุมสามารถรองรับจำนวนตัวติดตามที่โปรเจ็กต์ต้องการหรือไม่
8. การซ่อมบำรุง:ประเมินการวินิจฉัย ข้อมูลการแจ้งเตือน การบันทึกข้อมูล และความง่ายในการเปลี่ยน
9. การปรับแต่ง:พิจารณาว่าพารามิเตอร์ควบคุมสามารถปรับให้เข้ากับสภาวะทางกลและสภาพแวดล้อมเฉพาะโครงการได้หรือไม่

ผู้ซื้อควรขอเอกสารทางเทคนิคที่ชัดเจน แผนภาพการเดินสายไฟ ข้อมูลจำเพาะด้านการสื่อสาร ขีดจำกัดการทำงาน คำแนะนำในการติดตั้ง ขั้นตอนการแก้ไขปัญหา และข้อมูลการตั้งค่าพารามิเตอร์สามารถลดปัญหาในการทดสอบเดินเครื่องได้อย่างมาก

ปัญหาทั่วไปและแนวทางแก้ไขเชิงปฏิบัติ

การติดตามความล้มเหลวมักเกิดจากปัญหาระดับระบบมากกว่าตัวควบคุมที่ชำรุดเพียงตัวเดียว การทำความเข้าใจอาการทั่วไปสามารถช่วยให้ผู้ปฏิบัติงานระบุแหล่งที่มาได้อย่างมีประสิทธิภาพมากขึ้น

กระบวนการแก้ไขปัญหาที่มีโครงสร้างดีกว่าการเปลี่ยนส่วนประกอบทันที การตรวจสอบรหัสสัญญาณเตือนและข้อมูลการทำงานในอดีตมักจะสามารถระบุได้ว่าปัญหามีต้นกำเนิดมาจากตัวควบคุม ตัวกระตุ้น เซ็นเซอร์ เครือข่ายการสื่อสาร หรือโครงสร้างทางกล

แนวทางปฏิบัติในการบำรุงรักษาเพื่อความน่าเชื่อถือในระยะยาว

แม้แต่คอนโทรลเลอร์ที่ได้รับการออกแบบมาอย่างดีก็ยังต้องการการบำรุงรักษาที่เหมาะสม การติดตั้งเครื่องติดตามพลังงานแสงอาทิตย์ต้องเผชิญกับสภาพภายนอกอาคารเป็นเวลาหลายปี ดังนั้นการตรวจสอบเชิงป้องกันจึงใช้งานได้จริงมากกว่าการรอให้ระบบขัดข้องโดยสมบูรณ์

• ตรวจสอบกล่องหุ้มตัวควบคุมเพื่อดูความชื้น การสะสมของฝุ่น การกัดกร่อน และความเสียหายทางกายภาพ
• ตรวจสอบการเชื่อมต่อไฟฟ้าและการสื่อสารว่าหลวมหรือเสื่อมสภาพหรือไม่
• ตรวจสอบเซ็นเซอร์ตำแหน่งและลิมิตสวิตช์ตามช่วงเวลาที่กำหนด
• ตรวจสอบบันทึกการแจ้งเตือนเพื่อดูข้อผิดพลาดซ้ำหรือไม่สม่ำเสมอ
• ตรวจสอบการทำงานของมอเตอร์และแอคชูเอเตอร์เพื่อหาเสียง การสั่นสะเทือน หรืออุณหภูมิที่ผิดปกติ
• ยืนยันว่าฟังก์ชันฉุกเฉินและป้องกันลมยังคงใช้งานได้
• เก็บพารามิเตอร์ตัวควบคุมและการกำหนดค่าซอฟต์แวร์ไว้เป็นเอกสาร
• ดูแลรักษาส่วนประกอบทดแทนสำหรับอุปกรณ์สำคัญเมื่อใช้งานได้จริง

การบำรุงรักษาเชิงป้องกันมีความสำคัญอย่างยิ่งสำหรับโซลาร์ฟาร์มขนาดใหญ่ เนื่องจากปัญหาการควบคุมเล็กๆ น้อยๆ ที่ส่งผลต่อตัวติดตามตัวเดียวอาจกลายเป็นปัญหาการปฏิบัติงานที่ใหญ่กว่าได้เมื่อมีการปรับใช้อุปกรณ์ที่คล้ายกันในแถวตัวติดตามหลายร้อยหรือหลายพันแถว

ตัวควบคุมการติดตามโมดูล PV ใช้ที่ไหน?

ตัวควบคุมการติดตามโมดูล PV เหมาะสำหรับการใช้งานพลังงานแสงอาทิตย์หลายประเภท ซึ่งความซับซ้อนเพิ่มเติมของระบบติดตามเป็นไปตามข้อกำหนดของโครงการและสภาพของสถานที่

• โซลาร์ฟาร์มระดับสาธารณูปโภค:โรงงานไฟฟ้าโซลาร์เซลล์ขนาดใหญ่สามารถใช้การติดตามแบบประสานงานเพื่อจัดการอาร์เรย์ที่กว้างขวางได้อย่างมีประสิทธิภาพ
• การติดตั้งพลังงานแสงอาทิตย์เชิงพาณิชย์:การติดตามสามารถพิจารณาได้ในกรณีที่สภาพของไซต์และเศรษฐศาสตร์ของโครงการสนับสนุนโครงสร้าง PV แบบเคลื่อนย้ายได้
• โครงการเกษตรโวลตาอิก:การวางแนวโมดูลแบบปรับได้จะมีประโยชน์ในกรณีที่การผลิตพลังงานแสงอาทิตย์รวมกับการใช้ที่ดินเพื่อเกษตรกรรม
• ระบบการวิจัยพลังงานแสงอาทิตย์:การวางตำแหน่งที่แม่นยำสามารถรองรับการทดสอบและประเมินผลเทคโนโลยีไฟฟ้าโซลาร์เซลล์
• ระบบนอกกริดเฉพาะทาง:สามารถใช้การติดตามได้เมื่อการเพิ่มการสะสมพลังงานแสงอาทิตย์เป็นสิ่งสำคัญอย่างยิ่ง

การใช้งานที่ดีที่สุดขึ้นอยู่กับปัจจัยต่างๆ เช่น ละติจูด ความพร้อมของที่ดิน สภาพการแผ่รังสี สภาพแวดล้อมของลม ภูมิประเทศ ขนาดของระบบ ต้นทุนการติดตั้ง ข้อกำหนดในการบำรุงรักษา และการผลิตพลังงานที่คาดหวัง

คำถามที่พบบ่อย

ความคิดสุดท้าย

ตัวควบคุมการติดตามโมดูล PV เป็นส่วนสำคัญของระบบติดตามแสงอาทิตย์สมัยใหม่ เนื่องจากจะเชื่อมต่อด้านไฟฟ้า เครื่องกล สิ่งแวดล้อม และการตรวจสอบของการติดตั้ง Its job is not simply to start and stop a motor. จะต้องตัดสินใจเกี่ยวกับตำแหน่งที่แม่นยำ ตรวจสอบการเคลื่อนไหว ตอบสนองต่อสภาพแวดล้อม ปกป้องอุปกรณ์ ระบุข้อผิดพลาด และสื่อสารข้อมูลการปฏิบัติงานที่เป็นประโยชน์

สำหรับเจ้าของโครงการและผู้วางระบบ แนวทางที่เชื่อถือได้มากที่สุดคือการประเมินตัวควบคุมซึ่งเป็นส่วนหนึ่งของโซลูชันการติดตามที่สมบูรณ์ ความเข้ากันได้ของมอเตอร์ การตอบสนองตำแหน่ง ฟังก์ชันด้านความปลอดภัย ความสามารถในการสื่อสาร ความคงทนต่อสิ่งแวดล้อม ข้อกำหนดในการบำรุงรักษา และการสนับสนุนทางเทคนิคทั้งหมดควรได้รับการพิจารณาก่อนการจัดซื้อ

Suzhou Ruitai Automation Technology Co., Ltd.มุ่งเน้นไปที่เทคโนโลยีอัตโนมัติและการควบคุม และสามารถสนับสนุนลูกค้าที่กำลังมองหาโซลูชันการควบคุมที่เชื่อถือได้สำหรับแอปพลิเคชันติดตามแสงอาทิตย์ เมื่อเลือกตัวควบคุมการติดตามโมดูล PV การจับคู่ตัวควบคุมกับโครงสร้างทางกลจริง แอคชูเอเตอร์ การกำหนดค่าเซ็นเซอร์ สภาพแวดล้อม และสถาปัตยกรรมการสื่อสารเป็นรากฐานสำหรับการทำงานในระยะยาวที่มั่นคง
