ตัวควบคุมการติดตามแบบหลายแกน

ตัวควบคุมการติดตามแบบหลายแกนของ Suzhou Ruitai สร้างขึ้นบนสถาปัตยกรรมระดับอุตสาหกรรม โดยมีการป้องกัน IP65/IP66 และช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง +85°C

ได้รับการออกแบบมาเพื่อทนต่อสภาวะที่ไม่เอื้ออำนวย รวมถึงทะเลทราย พื้นที่สูง และพื้นที่ชายฝั่ง ระบบนี้รองรับทั้งการสื่อสาร 4G/5G และไฟเบอร์ออปติก ทำให้มั่นใจได้ถึงการเชื่อมต่อที่เสถียรและมีประสิทธิภาพ ในขณะที่การออกแบบที่ใช้พลังงานต่ำและยั่งยืนในตัวเองทำให้การทำงานในระยะยาวเชื่อถือได้

หลักการทำงาน

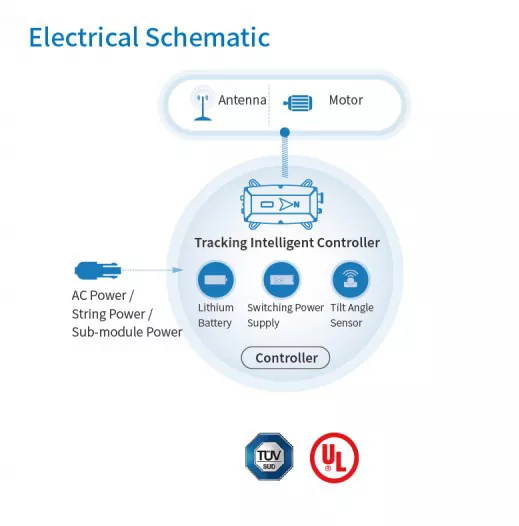

ตัวควบคุมการติดตามแบบหลายแกน (TCU) ปรับมุมของโครงสร้างการติดตั้ง PV แบบเรียลไทม์โดยการผสานรวมอัลกอริธึมตำแหน่งแสงอาทิตย์ ผลตอบรับของเซ็นเซอร์ และเทคโนโลยีการควบคุมมอเตอร์

ขั้นตอนการทำงานขั้นพื้นฐานคือ: การคำนวณตำแหน่งพลังงานแสงอาทิตย์ → TCU สร้างคำสั่งควบคุม → มอเตอร์ขับเคลื่อนปรับมุมโครงสร้าง → เซ็นเซอร์ให้การตอบรับตำแหน่งจริง → TCU แก้ไขสถานะการทำงาน → อัปโหลดข้อมูลไปยัง NCU/SCADA

1. การได้มาซึ่งข้อมูลตำแหน่งพลังงานแสงอาทิตย์

TCU คำนวณวิถีโคจรของดวงอาทิตย์ตามเวลา ละติจูดและลองจิจูด วันที่ และอัลกอริทึมทางดาราศาสตร์

2. โครงสร้างการติดตามการควบคุมการเคลื่อนไหว

TCU ส่งสัญญาณควบคุมไปยังระบบขับเคลื่อน เปิดใช้งานมอเตอร์และกลไกการลดขนาดเพื่อปรับมุมของโมดูล PV เพื่อให้มั่นใจว่าโมดูลยังคงอยู่ในทิศทางที่เหมาะสมที่สุดสำหรับการสัมผัสกับแสงแดด

3. ข้อเสนอแนะตำแหน่งและการสอบเทียบอัจฉริยะ

ระบบตรวจจับสถานะปัจจุบันของโครงสร้างการติดตั้งโดยใช้เซ็นเซอร์มุม ลิมิตสวิตช์ และอุปกรณ์ป้อนกลับตำแหน่ง ซึ่งจะแก้ไขความเบี่ยงเบนใดๆ โดยอัตโนมัติ

นอกจากนี้ TCU ยังดำเนินกลยุทธ์การป้องกันตามสภาพแวดล้อม เช่น การป้องกันลมแรง (Storm Stow) การป้องกันการชนกัน การป้องกันการปิดเครื่องฉุกเฉิน และการป้องกันตำแหน่งจำกัด เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย

ข้อดีที่สำคัญของ TCU

ความปลอดภัยขั้นสูง:รองรับการปิดระบบอย่างรวดเร็วระดับโมดูลหรือระดับสตริง ช่วยให้เป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัยที่ทันสมัย ​​และปรับปรุงการป้องกันระบบ

การออกแบบที่กะทัดรัด:น้ำหนักเบาและติดตั้งง่าย โดยมีผลกระทบต่อโครงสร้างหลังคาและวัสดุกันซึมที่มีอยู่น้อยที่สุด

การจัดการที่ชาญฉลาด:จัดการและตรวจสอบระบบผ่านแอพมือถือ ทำให้การจัดการพลังงานง่ายและมีประสิทธิภาพ

ประสบการณ์ที่พิสูจน์แล้ว:ประสบความสำเร็จในการใช้งานทั่วเอเชีย แอฟริกา และภูมิภาคอื่นๆ ด้วยประสบการณ์ที่กว้างขวางในโครงการพลังงานแสงอาทิตย์ขนาดใหญ่

คุณภาพที่เชื่อถือได้:เราปฏิบัติตามการควบคุมคุณภาพอย่างเข้มงวดและกระบวนการผลิตที่มีประสิทธิภาพเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอและคุณภาพของผลิตภัณฑ์ที่เชื่อถือได้

ผลผลิตพลังงานที่สูงขึ้น:ได้รับการพิสูจน์แล้วว่าเพิ่มการผลิตพลังงานได้ 15%–30% ช่วยเพิ่มมูลค่าให้กับทุกรังสีของแสงแดดให้เกิดประโยชน์สูงสุด

พารามิเตอร์ของระบบ

พารามิเตอร์ทางกล

พารามิเตอร์ทางไฟฟ้า

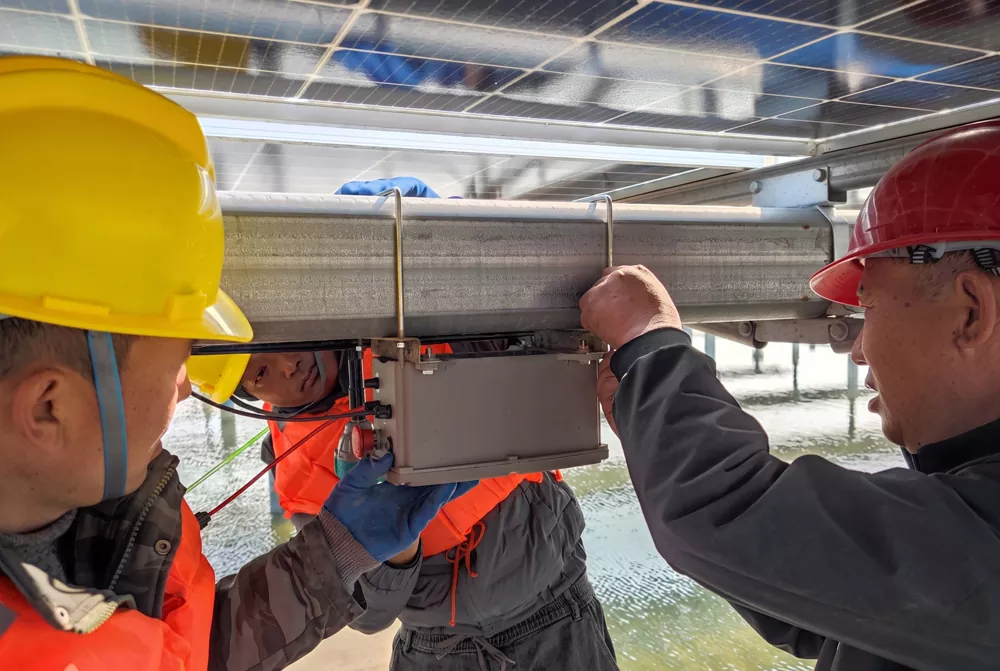

สถานการณ์การใช้งาน

ทำไมต้องเลือก Ruitai

ที่ Ruitai เราเชื่อว่าการติดตามแสงอาทิตย์ควรมีทั้งความแม่นยำและเชื่อถือได้ ระบบติดตามหลักของเราผสมผสานอัลกอริธึมการติดตามแสงอาทิตย์ขั้นสูงเข้ากับการควบคุมที่ขับเคลื่อนด้วย AI เพื่อให้เครื่องมือติดตามทำงานในมุมที่ดีที่สุดตลอดทั้งวัน

ไม่ว่าจะเผชิญกับลมแรงหรือสภาพแสงแดดที่เปลี่ยนแปลง ระบบจะปรับโดยอัตโนมัติเพื่อรักษาการทำงานที่ปลอดภัย มีเสถียรภาพ และมีประสิทธิภาพ ช่วยเพิ่มการผลิตพลังงานสูงสุดและประสิทธิภาพในระยะยาว
