ตัวติดตาม PV แบบแกนเดี่ยวปรับปรุงประสิทธิภาพพลังงานแสงอาทิตย์ได้อย่างไร

สารบัญ

1. ตัวติดตาม PV แบบแกนเดี่ยวคืออะไร
2. ระบบติดตามทำงานอย่างไร?
3. การติดตามปรับปรุงประสิทธิภาพ PV อย่างไร
4. ส่วนประกอบสำคัญของระบบติดตามแบบแกนเดียว
5. ตัวติดตาม PV แบบแกนเดี่ยวใช้ที่ไหน
6. ปัจจัยสำคัญก่อนเลือกตัวติดตาม
7. ตัวติดตามแบบแกนเดี่ยวกับการติดตั้งแบบเอียงคงที่
8. การบำรุงรักษาและความน่าเชื่อถือในระยะยาว
9. ความท้าทายทั่วไปของโครงการและแนวทางแก้ไขเชิงปฏิบัติ
10. การทำงานร่วมกับซัพพลายเออร์เทคโนโลยีการติดตามที่มีประสบการณ์
11. คำถามที่พบบ่อย
12. บทสรุป

ตัวติดตาม PV แบบแกนเดี่ยวคืออะไร

ตัวติดตาม PV แบบแกนเดี่ยวคือโครงสร้างการติดตั้งเซลล์แสงอาทิตย์แบบใช้มอเตอร์ซึ่งเปลี่ยนการวางแนวของแผงโซลาร์เซลล์รอบแกนหมุนหนึ่งแกน แทนที่จะเก็บโมดูลไว้ในมุมคงที่ตลอดทั้งวัน ตัวติดตามจะปรับตำแหน่งตามการเคลื่อนที่ที่ปรากฏของดวงอาทิตย์

ระบบระดับสาธารณูปโภคส่วนใหญ่ใช้แกนแนวนอนเหนือ-ใต้ ช่วยให้โมดูล PV หมุนจากตะวันออกไปตะวันตกในช่วงเวลากลางวัน การกำหนดค่านี้ถูกนำมาใช้อย่างกว้างขวาง เนื่องจากมีความสมดุลในทางปฏิบัติระหว่างการเพิ่มพลังงาน ความซับซ้อนทางกล การใช้ที่ดิน และข้อกำหนดในการติดตั้ง

วัตถุประสงค์พื้นฐานนั้นตรงไปตรงมา:เก็บแผงเซลล์แสงอาทิตย์ไว้ในทิศทางที่เอื้ออำนวยมากขึ้นในการรับแสงแดดอุบัติการณ์ของแสงอาทิตย์ที่ดีขึ้นสามารถเพิ่มปริมาณพลังงานที่ใช้ได้ที่สร้างโดยแผงเซลล์แสงอาทิตย์ โดยเฉพาะอย่างยิ่งในช่วงเช้าและช่วงบ่าย เมื่อระบบคงที่อาจได้รับแสงแดดในมุมที่ไม่เอื้ออำนวย

ระบบติดตามทำงานอย่างไร?

เครื่องติดตาม PV แบบแกนเดี่ยวทั่วไปจะรวมระบบขับเคลื่อนแบบกลไกเข้ากับระบบควบคุมอิเล็กทรอนิกส์ เซ็นเซอร์ อัลกอริธึมทางดาราศาสตร์ หรือวิธีการควบคุมผสมผสานกันจะกำหนดตำแหน่งแผงที่เหมาะสม ตัวควบคุมจะสั่งให้แอคชูเอเตอร์หรือมอเตอร์หมุนตัวติดตาม

1. การคำนวณตำแหน่งพลังงานแสงอาทิตย์:ระบบควบคุมจะกำหนดตำแหน่งที่คาดหวังของดวงอาทิตย์โดยอิงตามเวลา พิกัดทางภูมิศาสตร์ และการคำนวณทางดาราศาสตร์
2. การควบคุมตำแหน่ง:คอนโทรลเลอร์จะกำหนดมุมของตัวติดตามที่ต้องการ
3. การเคลื่อนไหวทางกล:มอเตอร์ ระบบเกียร์ แอคทูเอเตอร์ หรือส่วนประกอบการขับเคลื่อนที่เกี่ยวข้องจะหมุนแถวของโมดูล
4. การเพิ่มประสิทธิภาพการดำเนินงาน:ตัวติดตามจะปรับตำแหน่งอย่างต่อเนื่องหรือเป็นระยะตลอดทั้งวัน
5. ตำแหน่งการป้องกัน:ในระหว่างที่มีลมแรง พายุ หรือสภาวะผิดปกติอื่นๆ ระบบสามารถเคลื่อนที่ไปยังตำแหน่งที่ปลอดภัยที่กำหนดไว้ล่วงหน้าได้

ระบบติดตามสมัยใหม่ยังสามารถรวมการติดตามลม การตอบรับตำแหน่ง อินเทอร์เฟซการสื่อสาร และการตรวจจับข้อผิดพลาดอัตโนมัติ ฟังก์ชันเหล่านี้มีความสำคัญอย่างยิ่งสำหรับโซลาร์ฟาร์มขนาดใหญ่ ซึ่งโมดูลหลายพันโมดูลอาจถูกกระจายไปทั่วพื้นที่ขนาดใหญ่

โครงร่างการวางแผนโครงการ

• ประเมินทรัพยากรพลังงานแสงอาทิตย์และที่ตั้งโครงการ
• วิเคราะห์ภูมิประเทศ สภาพดิน การระบายน้ำ และสภาพแวดล้อมด้านลม
• กำหนดรูปทรงของตัวติดตามที่เหมาะสมและการกำหนดค่าแถว
• ตรวจสอบขนาดโมดูล น้ำหนัก แผนผังระบบไฟฟ้า และความเข้ากันได้ทางกลไก
• คำนวณการผลิตพลังงานที่คาดหวังและข้อกำหนดในการดำเนินงานเพิ่มเติม
• พัฒนาขั้นตอนการติดตั้ง การตรวจสอบ และการบำรุงรักษา
• ประเมินความสามารถด้านวิศวกรรมของซัพพลายเออร์และการสนับสนุนทางเทคนิคระยะยาว

การติดตามปรับปรุงประสิทธิภาพ PV อย่างไร

ข้อได้เปรียบที่สำคัญที่สุดของระบบติดตามคือความสามารถในการปรับปรุงการวางแนวของโมดูล PV ที่สัมพันธ์กับดวงอาทิตย์ ด้วยการติดตั้งแบบเอียงคงที่ แผงจะยังคงอยู่ในมุมที่กำหนดไว้ล่วงหน้า มุมนี้ประนีประนอมเนื่องจากระดับความสูงและแอซิมุทของดวงอาทิตย์เปลี่ยนแปลงอย่างต่อเนื่อง

ตัวติดตามแบบแกนเดียวจะช่วยลดความไม่ตรงกันนี้ระหว่างการทำงานในเวลากลางวัน การปรับปรุงพลังงานที่เกิดขึ้นจะแตกต่างกันไปอย่างมีนัยสำคัญตามละติจูด สภาพอากาศ การฉายรังสีปกติโดยตรง เทคโนโลยีโมดูล ระยะห่างแถว อัลกอริธึมการติดตาม และการออกแบบไซต์ ดังนั้น เจ้าของโครงการควรหลีกเลี่ยงการปฏิบัติต่อเปอร์เซ็นต์เดียวตามที่สามารถนำไปใช้ได้ในระดับสากล

สำหรับนักลงทุนและผู้รับเหมา EPC คำถามที่สำคัญไม่ใช่เพียงว่าการติดตามจะผลิตไฟฟ้าได้มากขึ้นหรือไม่ คำถามที่มีประโยชน์มากกว่าก็คือ การผลิตเพิ่มเติมนั้นเหมาะสมกับข้อกำหนดเพิ่มเติมด้านกลไก ไฟฟ้า โยธา การติดตั้ง และการบำรุงรักษาตลอดอายุการใช้งานของโครงการหรือไม่

ส่วนประกอบสำคัญของระบบติดตามแบบแกนเดียว

ประสิทธิภาพการติดตามที่เชื่อถือได้ขึ้นอยู่กับปฏิสัมพันธ์ระหว่างโครงสร้างทางกล อุปกรณ์ไฟฟ้า และการควบคุมอัจฉริยะ ความล้มเหลวในระบบย่อยเดียวอาจส่งผลต่อทั้งแถวหรือหลายยูนิตติดตาม

• ท่อแรงบิด:ให้การสนับสนุนโครงสร้างแบบหมุนหลักสำหรับโมดูล PV
• ตลับลูกปืน:รองรับการหมุนแบบควบคุมและช่วยรักษาการจัดตำแหน่งทางกล
• ระบบขับเคลื่อน:แปลงกำลังของมอเตอร์ให้เป็นการเคลื่อนที่แบบหมุนที่มีการควบคุม
• มอเตอร์หรือแอคชูเอเตอร์:ให้แรงทางกลที่จำเป็นในการเปลี่ยนตำแหน่งตัวติดตาม

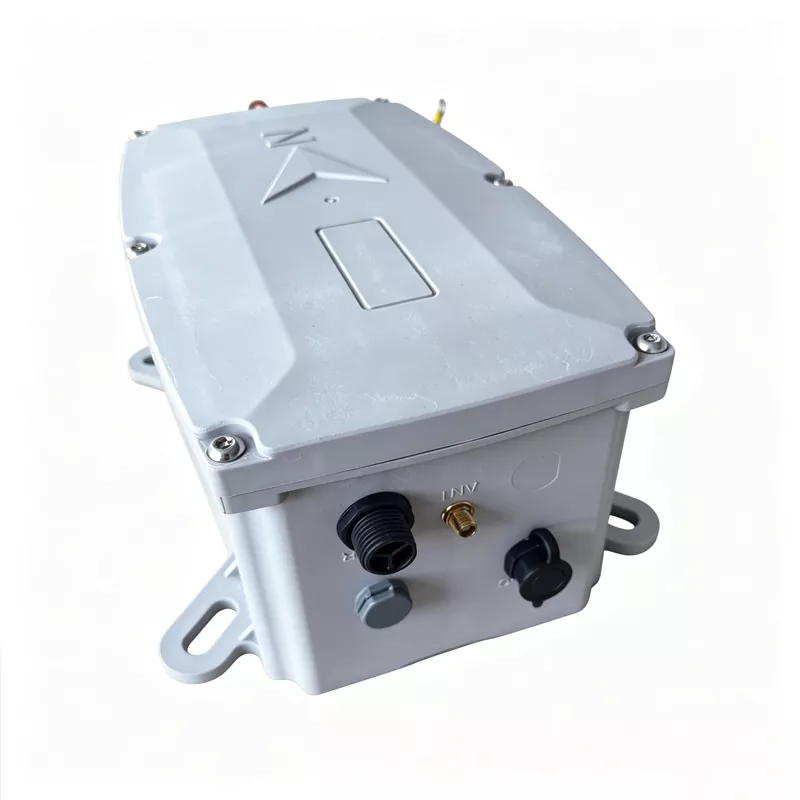

• ตัวควบคุม:ประมวลผลคำสั่งติดตามและประสานงานการทำงานของระบบ
• เซ็นเซอร์ตำแหน่ง:ยืนยันตำแหน่งตัวติดตามจริงและสนับสนุนความแม่นยำในการควบคุม
• ระบบสื่อสาร:ช่วยให้สามารถติดตามและควบคุมโรงไฟฟ้า PV ขนาดใหญ่ได้
• เสาโครงสร้างและฐานราก:ถ่ายโอนภาระทางกลลงสู่พื้นดิน
• ฟังก์ชั่นความปลอดภัย:รองรับการป้องกันลม การตอบสนองข้อผิดพลาด การเคลื่อนย้ายฉุกเฉิน และความน่าเชื่อถือในการปฏิบัติงาน

การเลือกใช้วัสดุก็มีความสำคัญเช่นกัน ส่วนประกอบที่สัมผัสกับสภาพแวดล้อมกลางแจ้งจะต้องทนทานต่อรังสีอัลตราไวโอเลต การเปลี่ยนแปลงของอุณหภูมิ ความชื้น ฝุ่น การกัดกร่อน และการโหลดทางกล การเคลือบป้องกันที่เหมาะสมและวัสดุที่ทนต่อการกัดกร่อนสามารถส่งผลต่อประสิทธิภาพในระยะยาวได้อย่างมาก

ตัวติดตาม PV แบบแกนเดี่ยวใช้ที่ไหน

การติดตามแบบแกนเดียวมีความน่าสนใจเป็นพิเศษสำหรับโครงการไฟฟ้าโซลาร์เซลล์ระดับสาธารณูปโภค ซึ่งผลผลิตพลังงานเพิ่มเติมอาจส่งผลกระทบอย่างมีนัยสำคัญต่อเศรษฐศาสตร์โครงการโดยรวม การใช้งานทั่วไปได้แก่:

เทคโนโลยีนี้ไม่ตรงไปตรงมาสำหรับภูมิประเทศที่ไม่ปกติอย่างมาก พื้นที่ที่มีร่มเงามาก พื้นที่ที่มีข้อจำกัดอย่างมาก หรือโครงการที่ความเรียบง่ายและการบำรุงรักษาขั้นต่ำมีความสำคัญมากกว่าการเพิ่มผลผลิตพลังงานสูงสุด

ปัจจัยสำคัญก่อนเลือกตัวติดตาม

การเลือก PV Tracker แบบแกนเดี่ยวควรเริ่มต้นด้วยโปรเจ็กต์ แทนที่จะเริ่มต้นด้วยข้อกำหนดเฉพาะของแค็ตตาล็อก ไซต์งานที่แตกต่างกันสร้างข้อกำหนดด้านกลไกและการปฏิบัติงานที่แตกต่างกัน

1. ทรัพยากรพลังงานแสงอาทิตย์:วิเคราะห์รูปแบบการฉายรังสี ละติจูด ความแปรผันตามฤดูกาล และสัดส่วนของแสงแดดโดยตรงเทียบกับแสงแดดที่กระจาย
2. ภูมิประเทศ:ประเมินความลาดชัน การเปลี่ยนแปลงระดับความสูง การระบายน้ำ และข้อกำหนดในการให้คะแนน ก่อนที่จะเลือกเรขาคณิตของตัวติดตาม
3. สภาพลม:แรงลมส่งผลต่อการออกแบบโครงสร้าง ข้อกำหนดของฐานราก และกลยุทธ์การวางตำแหน่งที่ปลอดภัย
4. สภาพดิน:ข้อมูลธรณีเทคนิคสามารถมีอิทธิพลต่อการเลือกเสาเข็ม ความลึกของฐานราก และวิธีการติดตั้ง
5. ความเข้ากันได้ของโมดูล:ตรวจสอบขนาดโมดูล น้ำหนัก โครงร่าง ข้อกำหนดในการจับยึด และโหลดทางกล
6. ความสามารถในการย้อนรอย:ซึ่งจะช่วยลดการแรเงาระหว่างแถวระหว่างมุมแสงอาทิตย์ต่ำได้
7. สถาปัตยกรรมการควบคุม:โครงการขนาดใหญ่ต้องการการสื่อสารที่เชื่อถือได้ การตรวจสอบ การตรวจจับข้อผิดพลาด และการจัดการตำแหน่ง
8. การเข้าถึงการบำรุงรักษา:ชุดขับเคลื่อนและส่วนประกอบทางกลอื่นๆ ควรสามารถเข้าถึงได้เพื่อตรวจสอบและซ่อมบำรุง
9. เศรษฐศาสตร์วงจรชีวิต:เปรียบเทียบพลังงานที่คาดว่าจะได้รับกับอุปกรณ์ การติดตั้ง การดำเนินงาน การบำรุงรักษา และต้นทุนการเปลี่ยน

ตัวติดตามแบบแกนเดี่ยวกับการติดตั้งแบบเอียงคงที่

การติดตั้งแบบเอียงคงที่ยังคงเป็นโซลูชันที่มีประสิทธิภาพและใช้กันอย่างแพร่หลาย เนื่องจากมีโครงสร้างทางกลที่ค่อนข้างเรียบง่าย การติดตามแบบแกนเดียวจะเพิ่มส่วนประกอบที่เคลื่อนไหวแต่ให้การวางแนวแบบไดนามิกตลอดทั้งวัน

แนวทางแก้ไขที่ถูกต้องขึ้นอยู่กับเป้าหมายการสร้างของโครงการ สภาพสถานที่ งบประมาณด้านทุน ความสามารถในการบำรุงรักษา และระยะเวลาการดำเนินงานที่คาดหวัง เครื่องมือติดตามขั้นสูงทางเทคนิคไม่ใช่ทางออกที่ดีที่สุดสำหรับทุกไซต์โดยอัตโนมัติ

การบำรุงรักษาและความน่าเชื่อถือในระยะยาว

เนื่องจาก PV Tracker แบบแกนเดี่ยวประกอบด้วยส่วนประกอบทางกลที่กำลังเคลื่อนที่ การบำรุงรักษาเชิงป้องกันจึงควรรวมไว้ในกลยุทธ์การดำเนินงานของโรงงานตั้งแต่ต้น การตรวจสอบตามปกติสามารถช่วยระบุการสึกหรอ การเคลื่อนไหวที่ผิดปกติ การเชื่อมต่อที่หลวม การกัดกร่อน และปัญหาของระบบขับเคลื่อนก่อนที่จะพัฒนาไปสู่ความล้มเหลวครั้งใหญ่

• ตรวจสอบแบริ่ง ส่วนประกอบของไดรฟ์ ตัวยึด และการเชื่อมต่อทางโครงสร้าง
• ตรวจสอบการจัดตำแหน่งตัวติดตามและข้อเสนอแนะตำแหน่งจริง
• ตรวจสอบกระแสมอเตอร์และเสียงการทำงานที่ผิดปกติ
• ตรวจสอบสายเคเบิล ขั้วต่อ ตัวควบคุม และอุปกรณ์สื่อสาร
• ตรวจสอบการป้องกันการกัดกร่อนบนส่วนประกอบโครงสร้างที่เปิดโล่ง
• ตรวจสอบฟังก์ชันป้องกันเหตุฉุกเฉินและลมแรงสูง
• รักษาการเข้าถึงที่ชัดเจนเกี่ยวกับอุปกรณ์เครื่องกลและไฟฟ้าที่สำคัญ
• บันทึกข้อผิดพลาดและข้อมูลการปฏิบัติงานเพื่อระบุปัญหาที่เกิดซ้ำ

โปรแกรมการบำรุงรักษาที่แข็งแกร่งไม่ได้เป็นเพียงการซ่อมแซมส่วนประกอบที่เสียหายเท่านั้น ควรรวมการตรวจสอบตามกำหนดเวลาเข้ากับการติดตามตามเงื่อนไขเพื่อให้สามารถระบุปัญหาที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ

ความท้าทายทั่วไปของโครงการและแนวทางแก้ไขเชิงปฏิบัติ

เหตุใดคุณภาพทางวิศวกรรมจึงมีความสำคัญ

ประสิทธิภาพการติดตามนั้นพิจารณาจากการเคลื่อนที่ของแผงโซลาร์เซลล์มากกว่า การออกแบบโครงสร้าง ความแม่นยำของไดรฟ์ ลอจิกการควบคุม คุณภาพของวัสดุ ความทนทานต่อสิ่งแวดล้อม ความแม่นยำในการติดตั้ง และการสนับสนุนหลังการขาย ล้วนมีส่วนทำให้เกิดมูลค่าระยะยาวของระบบ สำหรับโครงการ PV ขนาดใหญ่ การเลือกอุปกรณ์ตามราคาซื้อเริ่มแรกเท่านั้นสามารถเพิ่มความเสี่ยงตลอดอายุการใช้งานได้ การประเมินที่สมบูรณ์ยิ่งขึ้นควรพิจารณาถึงความน่าเชื่อถือ ผลผลิตพลังงาน การบำรุงรักษา ความพร้อมใช้งานของอะไหล่ เอกสารทางเทคนิค และการสนับสนุนด้านวิศวกรรมของซัพพลายเออร์

การทำงานร่วมกับซัพพลายเออร์เทคโนโลยีการติดตามที่มีประสบการณ์

การเลือกซัพพลายเออร์ที่เหมาะสมสามารถช่วยลดความยุ่งยากในการเปลี่ยนจากการออกแบบแนวความคิดไปสู่การดำเนินการเชิงพาณิชย์Suzhou Ruitai Automation Technology Co., Ltd.ให้บริการโซลูชั่นเทคโนโลยีระบบอัตโนมัติโดยมุ่งเน้นการใช้งานเชิงวิศวกรรม เมื่อประเมินซัพพลายเออร์สำหรับอุปกรณ์ติดตามไฟฟ้าโซลาร์เซลล์ เจ้าของโครงการและบริษัท EPC ควรมองข้ามรูปลักษณ์ของผลิตภัณฑ์และถามคำถามทางเทคนิคโดยละเอียด

จุดประเมินซัพพลายเออร์ที่สำคัญ ได้แก่ การคำนวณเชิงโครงสร้าง ตรรกะการควบคุมตัวติดตาม การปรับสภาพแวดล้อม ความเข้ากันได้ของโมดูล ความน่าเชื่อถือของระบบขับเคลื่อน สถาปัตยกรรมการสื่อสาร คำแนะนำในการติดตั้ง ขั้นตอนการทดสอบ การสนับสนุนชิ้นส่วนอะไหล่ และความสามารถในการตอบสนองทางเทคนิค

คำถามที่พบบ่อย

สรุป: เปลี่ยนการเคลื่อนที่ของแสงอาทิตย์เป็นมูลค่าโครงการที่มากขึ้น

ตัวติดตาม PV แบบแกนเดี่ยวเป็นวิธีที่ใช้งานได้จริงในการปรับโมดูลเซลล์แสงอาทิตย์แบบไดนามิกในขณะที่ดวงอาทิตย์เคลื่อนผ่านท้องฟ้า ด้วยการปรับปรุงการวางแนวโมดูลในระหว่างวัน เทคโนโลยีจะสามารถเพิ่มปริมาณพลังงานแสงอาทิตย์ที่โรงงาน PV จับได้ และปรับรูปแบบโปรไฟล์การผลิตรายวัน

อย่างไรก็ตาม การใช้งานตัวติดตามที่ประสบความสำเร็จนั้นต้องการมากกว่าการเลือกโครงสร้างการติดตั้งแบบหมุนได้ ทรัพยากรพลังงานแสงอาทิตย์ ภูมิประเทศ ดิน สภาพลม ความเข้ากันได้ของโมดูล ระยะห่างของแถว การย้อนรอย สถาปัตยกรรมการควบคุม การบำรุงรักษา และเศรษฐศาสตร์วงจรชีวิต ล้วนต้องได้รับการพิจารณาร่วมกัน

สำหรับผู้พัฒนาโครงการ ผู้รับเหมา EPC ผู้วางระบบ และผู้ซื้ออุปกรณ์พลังงานแสงอาทิตย์ วิธีที่ดีที่สุดคือการประเมินระบบที่สมบูรณ์ แทนที่จะมุ่งเน้นไปที่ข้อกำหนดเดียว เครื่องติดตามที่ได้รับการออกแบบมาอย่างดีควรผสมผสานการเคลื่อนไหวทางกลไกที่เชื่อถือได้ การควบคุมอัจฉริยะ ความต้านทานต่อสิ่งแวดล้อม การบำรุงรักษาที่ตรงไปตรงมา และความสามารถในการปรับเปลี่ยนเฉพาะโครงการ
