กล่องสื่อสารติดตามแสงอาทิตย์ NCU

Ruitai NCU สร้างขึ้นบนเครือข่ายวงแหวนไฟเบอร์ออปติกที่สามารถซ่อมแซมตัวเองได้ โดยมีโปรโตคอลเครือข่ายวงแหวนที่รองรับการกู้คืนในระดับมิลลิวินาที พร้อมด้วยการออกแบบระบบสำรองแหล่งจ่ายไฟแบบคู่ หากลิงก์เครือข่ายถูกตัดการเชื่อมต่อโดยไม่คาดคิดหรืออุปกรณ์ล้มเหลว ระบบจะสามารถสร้างเส้นทางการสื่อสารขึ้นใหม่ได้โดยอัตโนมัติภายในเสี้ยววินาที ช่วยให้สามารถสวิตชิ่งได้อย่างราบรื่นโดยไม่กระทบต่อการดำเนินงาน ลดความเสี่ยงไฟฟ้าดับ และรองรับการทำงานที่โรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ได้อย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน

ฟังก์ชั่นหลักและจุดเด่นทางเทคนิค

1. การติดตามพลังงานแสงอาทิตย์ที่แม่นยำและการตรวจสอบสภาพอากาศระดับจุลภาค

กล่องสื่อสารตัวติดตามแสงอาทิตย์ NCU จะประสานงาน TCU หลายตัว (หน่วยควบคุมตัวติดตาม) เพื่อรองรับการติดตามแสงอาทิตย์ที่แม่นยำ

นอกจากนี้ยังรวมความเร็วลม ทิศทางลม การฉายรังสี และเซ็นเซอร์อื่นๆ เพื่อทำหน้าที่เป็นสถานีตรวจอากาศขนาดเล็ก

เมื่อรวมกับอัลกอริธึมการติดตามอัจฉริยะ จะช่วยลดการสูญเสียร่มเงาของภูมิประเทศ และปรับปรุงประสิทธิภาพการผลิตไฟฟ้า

2. การป้องกันทุกสภาพอากาศอัจฉริยะ

ด้วยการใช้ข้อมูลสภาพอากาศแบบเรียลไทม์ NCU สามารถเปิดใช้งานโหมดการป้องกันลม หิมะ และลูกเห็บได้โดยอัตโนมัติ และย้ายโครงสร้างตัวติดตามไปยังตำแหน่งที่ปลอดภัย

ในสภาพอากาศที่รุนแรง ฟังก์ชันนี้สามารถลดการสูญเสียทรัพย์สินที่เกิดจากลูกเห็บ หิมะตกหนัก และเหตุการณ์ที่คล้ายกันได้มากถึง 94%

3. การออกแบบอุตสาหกรรมที่มีความน่าเชื่อถือสูง

NCU ใช้ชิประดับอุตสาหกรรมและวงจรแยกที่มีการป้องกัน IP65 สำหรับสภาพแวดล้อมที่มีความต้องการสูง เช่น พื้นที่สูง ทะเลทราย และพื้นที่ชายฝั่ง

รองรับทั้งแหล่งจ่ายไฟ AC และ DC และมีแบตเตอรี่ลิเธียมสำรองเพื่อรักษาการทำงานในระหว่างที่ไฟฟ้าดับหรือในเวลากลางคืน

การเข้ารหัสฮาร์ดแวร์และซอฟต์แวร์ พร้อมด้วยการแยกแรงดันไฟฟ้าสูงและต่ำ จะช่วยปกป้องการรับส่งข้อมูลและความปลอดภัยของอุปกรณ์

4. การเชื่อมต่อหลายโปรโตคอล

NCU รองรับเทคโนโลยีการสื่อสารที่หลากหลาย รวมถึง Zigbee และ M-Bus

เชื่อมต่อระบบท้องถิ่นกับแพลตฟอร์มการตรวจสอบระยะไกล เช่น Smart Cloud และ SCADA ช่วยให้สามารถอัปโหลดข้อมูลแบบเรียลไทม์และจัดส่งคำสั่งได้

ตารางข้อมูลจำเพาะแบบเต็ม

▲ พารามิเตอร์ลักษณะเฉพาะ

▲ พารามิเตอร์การทำงาน

▲ พารามิเตอร์ทั่วไป

มูลค่าการสมัครและโครงการของเรา

Ruitai Intelligent NCU ลดความจำเป็นในการตรวจสอบด้วยตนเองผ่านการวินิจฉัยข้อผิดพลาดจากระยะไกล และฟังก์ชันกำจัดหิมะและป้องกันลูกเห็บในคลิกเดียว ซึ่งช่วยลดค่าใช้จ่าย O&M

ระบบนี้ถูกนำไปใช้ในโครงการต่างประเทศในสหรัฐอเมริกาและสเปน โดยให้การป้องกันอัตโนมัติในช่วงสภาพอากาศที่รุนแรง

เมื่อใช้ร่วมกับ SCADA และซอฟต์แวร์ O&M ระยะไกล NCU จะสนับสนุนการจัดการอัจฉริยะตลอดกระบวนการดำเนินงานทั้งหมด ช่วยให้โรงไฟฟ้าพลังงานแสงอาทิตย์เก็บมูลค่าได้มากขึ้นจากทุกรังสีของแสงอาทิตย์

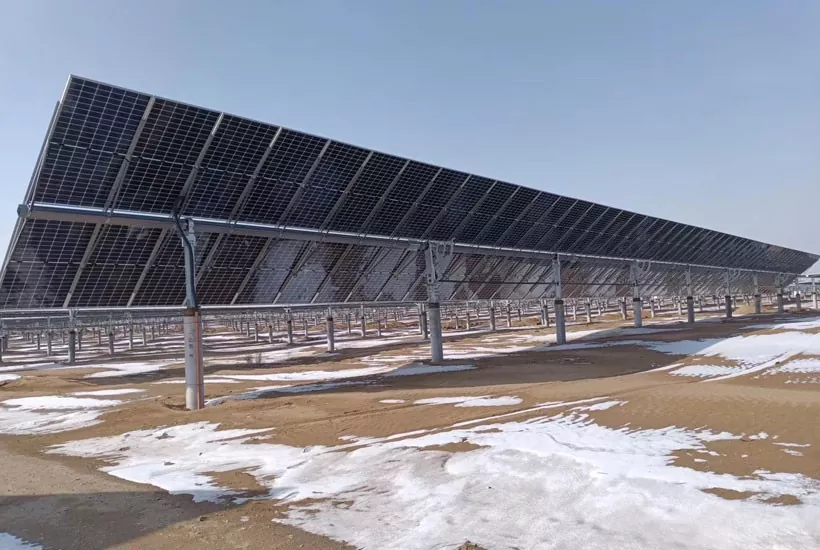

กรณีศึกษา: โรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดยูทิลิตี้ขนาด 100 MW ในเท็กซัส สหรัฐอเมริกา

โครงการนี้ตั้งอยู่ใน Great Plains ของอเมริกาเหนือ ซึ่งมักเผชิญกับพายุลูกเห็บและลมแรงบ่อยครั้ง

ภายใต้เงื่อนไขเหล่านี้ แผงเซลล์แสงอาทิตย์แบบทั่วไปและโครงสร้างติดตามอาจได้รับความเสียหายอย่างมีนัยสำคัญ ทำให้เกิดความเสี่ยงที่สำคัญต่อสินทรัพย์ของโรงงาน

หลังจากใช้แพลตฟอร์ม Ruitai SCADA ระบบก็ใช้การพยากรณ์อากาศด้วย AI และอัลกอริธึมการประสานงานอัจฉริยะเพื่อตอบสนองต่อคำเตือนลูกเห็บหรือลมแรงโดยอัตโนมัติ

โดยส่งคำสั่งไปยัง TCU ซึ่งย้ายแผงเซลล์แสงอาทิตย์ไปที่มุมเอียง 60° เพื่อการป้องกัน

กลยุทธ์การป้องกันสภาพอากาศสุดขั้วเชิงรุกนี้ช่วยลดการสูญเสียทรัพย์สิน PV ต่อปีได้ 94% เมื่อโรงงานโดนลูกเห็บที่มีเส้นผ่านศูนย์กลางมากกว่า 50 มม. ทำให้การตอบสนองของโรงงานเปลี่ยนจากการควบคุมความเสียหายเชิงรับไปเป็นการป้องกันความเสี่ยงเชิงรุก

ทำไมเลือก Ruitai?

Ruitai เชี่ยวชาญด้านการวิจัยและพัฒนาและการประยุกต์ใช้ระบบควบคุมการติดตาม PV เพื่อตอบสนองความต้องการการจัดการอัจฉริยะในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ เราได้เพิ่มขีดความสามารถของเราในด้านอัลกอริธึมการควบคุม เทคโนโลยีการสื่อสาร และการบูรณาการระบบอย่างต่อเนื่อง

นอกจาก Solar Tracker Communication Box (NCU) แล้ว เรายังนำเสนอชุดโซลูชันที่ครอบคลุม รวมถึง TCU, แพลตฟอร์มตรวจสอบอัจฉริยะ PV SCADA และหุ่นยนต์ทำความสะอาดพลังงานแสงอาทิตย์อัจฉริยะ

อุปกรณ์ของเรามีระดับการป้องกัน IP65/IP66 และทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +70°C ผลิตภัณฑ์ของเราได้รับการออกแบบมาให้มีระบบป้องกันฟ้าผ่า สร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมที่หลากหลายและท้าทายซึ่งเป็นที่ตั้งของโรงไฟฟ้าพลังงานแสงอาทิตย์

ได้รับการสนับสนุนจากสิทธิ์ในทรัพย์สินทางปัญญามากกว่า 20 รายการ การรับรอง ISO 9001 และ CE ลิขสิทธิ์ซอฟต์แวร์ และรายงานผลการทดสอบจากหน่วยงานบุคคลที่สาม เช่น HTW เราได้สร้างความร่วมมือในโครงการในกว่า 50 ประเทศและภูมิภาค เราให้บริการระยะยาว รวมถึงการตรวจสอบระยะไกล การวินิจฉัยข้อผิดพลาด การอัพเกรดซอฟต์แวร์ และการฝึกอบรม O&M

คำถามที่พบบ่อย

ถาม: NCU บ่งชี้ว่าการสื่อสารปกติ แต่ตัวติดตามบางตัวไม่สามารถเคลื่อนที่ได้หลังจากออกคำสั่งแล้ว ฉันจะแก้ไขปัญหานี้ได้อย่างไร?

ตอบ: "การสื่อสารเท็จ" ประเภทนี้ (โดยที่ระบบดูเหมือนเชื่อมต่ออยู่แต่ไม่สามารถดำเนินการได้) โดยทั่วไปมีสาเหตุมาจากสาเหตุต่อไปนี้:

การติดขัดทางกลของ TCU: มอเตอร์หรือกระปุกเกียร์ขัดข้อง; แม้ว่า TCU ยังสามารถส่งสัญญาณ "การเต้นของหัวใจ" ได้ แต่ก็ไม่สามารถเคลื่อนไหวร่างกายได้

แหล่งจ่ายไฟไม่เพียงพอ: มอเตอร์ติดตามดึงกระแสไฟกระชากสูงเมื่อสตาร์ท หากสายไฟยาวเกินไปหรือมีพื้นที่หน้าตัดไม่เพียงพอ แรงดันไฟฟ้าตกที่ TCU ขั้วต่อสามารถป้องกันไม่ให้มอเตอร์สตาร์ทได้ แม้ว่า NCU จะออกคำสั่งแล้วก็ตาม

ข้อขัดแย้งของคำสั่ง: ตรวจสอบว่าระบบอื่น (เช่น SCADA หรือ HMI ภายใน) กำลังออกคำสั่งที่ขัดแย้งกันพร้อมกันหรือไม่

ถาม: ฉันสามารถใช้การเชื่อมต่อ T-branch โดยพลการเมื่อเดินสายบัส RS485 ได้หรือไม่

ตอบ: ไม่ บัส RS485 ต้องใช้โทโพโลยีแบบเดซี่เชน T-branching ทำให้เกิดการสะท้อนของสัญญาณอย่างรุนแรง นำไปสู่การสื่อสารที่ไม่เสถียรอย่างมาก

หากเงื่อนไขของไซต์จำเป็นต้องแยกสาขา ต้องติดตั้งรีพีทเตอร์หรือฮับ RS485 ที่จุดแยกสาขา

ถาม: NCU สามารถเชื่อมต่อกับระบบ AGC/AVC ของโรงไฟฟ้าได้หรือไม่

ก. ใช่. ในโรงไฟฟ้าขนาดใหญ่ เมื่อโครงข่ายต้องมีการลดขนาด ระบบ AGC/AVC จะส่งคำสั่งจำกัดกำลังไฟฟ้าไปยัง NCU

เมื่อได้รับคำสั่งเหล่านี้ NCU จะสามารถปรับมุมของตัวติดตามเพื่อให้ได้การลดระดับพลังงานระดับฮาร์ดแวร์ที่ใช้งานอยู่ แนวทางนี้ปกป้องเสถียรภาพของกริดได้ดีกว่าเมื่อเทียบกับการจำกัดเอาท์พุตของอินเวอร์เตอร์
