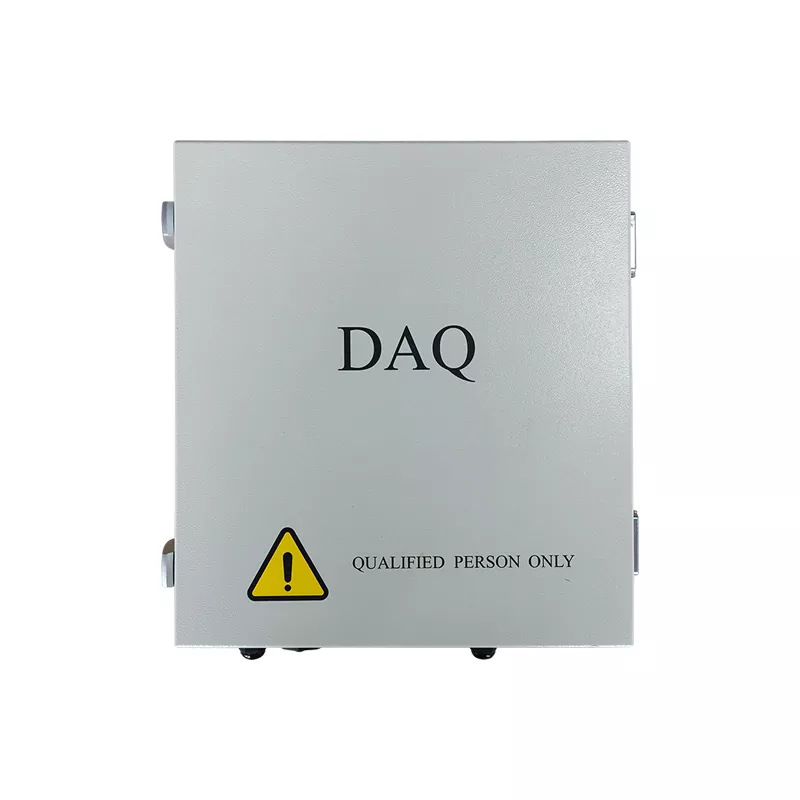

กล่องสื่อสาร PV อัจฉริยะ

Suzhou Ruitai เป็นโรงงานที่เชื่อถือได้ซึ่งสามารถนำเสนอกล่องการสื่อสาร PV อัจฉริยะ ผลิตภัณฑ์ซีรีส์ NCU ของเรารักษาการส่งข้อมูลด้วยความเร็วสูงและเสถียร แม้ภายใต้สภาพอากาศกลางแจ้งที่รุนแรงและสภาพแวดล้อมการรบกวนทางแม่เหล็กไฟฟ้าที่ซับซ้อน

เมื่อผสานรวมกับแพลตฟอร์ม Ruitai SCADA แล้ว NCU จะรองรับการทำงานและการบำรุงรักษาระยะไกลแบบอัตโนมัติเต็มรูปแบบ โซลูชันนี้ช่วยเพิ่มผลผลิตการผลิตไฟฟ้าได้อย่างมีประสิทธิภาพและลดต้นทุนค่าแรงได้อย่างมาก

กล่องสื่อสาร Suzhou Ruitai NCU ทำงานอย่างไร

1. การรวบรวมและการแปลข้อมูลจำนวนมาก (เลเยอร์การเชื่อมต่อ)

การเชื่อมต่อทางกายภาพ:NCU ทำหน้าที่เป็นศูนย์กลางข้อมูลสำหรับโรงไฟฟ้าทั้งหมด โดยเชื่อมต่ออุปกรณ์ภาคสนามหลายร้อยรายการ รวมถึงหน่วยควบคุมการติดตาม (TCU) อินเวอร์เตอร์ และสถานีตรวจสอบสภาพอากาศ

รองรับอินเทอร์เฟซการสื่อสารที่หลากหลาย เช่น RS485, ZigBee และ Bluetooth เพื่อสร้างการเชื่อมต่อทางกายภาพกับอุปกรณ์ทั้งหมด

การแปลงโปรโตคอล:อุปกรณ์ที่ผลิตโดยผู้ผลิตหลายราย (เช่น อินเวอร์เตอร์) ใช้โปรโตคอลการสื่อสารที่แตกต่างกัน ซึ่งสร้างอุปสรรคด้านความเข้ากันได้ NCU มาพร้อมกับโมดูลการแปลงโปรโตคอลในตัวอันทรงพลัง รองรับโปรโตคอลกระแสหลัก รวมถึง Modbus, TCP/IP และ MQTT

โดยจะแปลงสัญญาณอุตสาหกรรมที่ต่างกันทุกชนิดให้เป็นรูปแบบข้อมูลมาตรฐานแบบครบวงจร ช่วยให้การแลกเปลี่ยนข้อมูลระหว่างอุปกรณ์ที่เชื่อมต่อทุกเครื่องราบรื่น

2. Edge Intelligence สำหรับการควบคุมแบบเรียลไทม์ (เลเยอร์การคำนวณและการควบคุม)

การตัดสินใจอย่างชาญฉลาดของ AI:นี่คือจุดแข็งหลักของ NCU มันไม่ได้เป็นเพียงเครื่องส่งสัญญาณ แต่เป็น "สมอง" ที่มีพลังการประมวลผล

โดยผสานรวมอัลกอริธึมการติดตามขั้นสูง และรวมข้อมูลจากเซ็นเซอร์ในตัว เช่น ความเร็วลมและปริมาณหิมะ เพื่อคำนวณมุมที่เหมาะสมที่สุดของแผงโซลาร์เซลล์แบบเรียลไทม์

การตอบสนองระดับมิลลิวินาที:ด้วยความสามารถในการประมวลผลแบบ Edge NCU จะประมวลผลการคำนวณที่ซับซ้อนภายในเครื่อง และออกคำสั่งควบคุมภายในเสี้ยววินาที

โดยจะส่งคำสั่งควบคุมไปยัง TCU ทันทีเพื่อปรับมุมแผงเพื่อให้ได้พลังงานสูงสุด ซึ่งช่วยลดความล่าช้าที่เกิดจากการประมวลผลบนคลาวด์

3. แกนนำข้อมูลที่เสถียรและเชื่อถือได้ (เลเยอร์การสื่อสาร)

การส่งผ่านที่ทนต่อการรบกวน:ในสภาพแวดล้อมแม่เหล็กไฟฟ้ากลางแจ้งที่ซับซ้อน กล่องสื่อสาร PV อัจฉริยะมีระบบป้องกันฟ้าผ่าขั้นสูงและความสามารถในการป้องกันการรบกวน ช่วยให้มั่นใจได้ว่าข้อมูลสำคัญจะถูกส่งไปยังระบบคลาวด์หรือระบบตรวจสอบส่วนกลางอย่างรวดเร็ว ปลอดภัย และเชื่อถือได้

ความต่อเนื่องของข้อมูลที่ราบรื่น:ในกรณีที่เครือข่ายไม่เสถียร ความสามารถในการประมวลผล Edge ของ NCU จะทำให้สามารถบัฟเฟอร์ข้อมูลในเครื่องได้

เมื่อการเชื่อมต่อกลับคืนสู่สภาพเดิม ข้อมูลจะถูกซิงโครไนซ์โดยอัตโนมัติ รับรองความสมบูรณ์โดยสมบูรณ์โดยไม่มีการสูญเสีย

4. การป้องกันระบบทุกสภาพอากาศ (Protection Layer)

การสอบเทียบที่แม่นยำ:ระบบมีการสอบเทียบ GPS แบบคู่เพื่อแก้ไขตำแหน่งอย่างต่อเนื่องแบบเรียลไทม์ ช่วยให้มั่นใจในการติดตามแสงอาทิตย์ที่แม่นยำสูงและประสิทธิภาพสูงสุดภายใต้ทุกสภาวะ

การป้องกันการสำรองข้อมูลที่เชื่อถือได้:ในกรณีที่ไฟฟ้าดับกะทันหัน UPS ในตัวจะเข้าควบคุมได้อย่างราบรื่น โดยรักษาระบบการสื่อสารและการควบคุมทางออนไลน์ ในขณะเดียวกันก็รับประกันการปฏิบัติงานที่จำเป็นและข้อมูลที่สำคัญ

ตารางข้อมูลจำเพาะแบบเต็ม

▲ พารามิเตอร์ลักษณะเฉพาะ

▲ พารามิเตอร์การทำงาน

▲ พารามิเตอร์ทั่วไป

จะติดตั้งกล่องสื่อสาร PV อัจฉริยะได้อย่างไร

1. การเลือกสถานที่ติดตั้ง

สถานที่แนะนำ: ภายในตู้ควบคุมใกล้กับอาร์เรย์ PV, ภายในกล่องสื่อสาร, ในตู้อุปกรณ์เฉพาะ หรือในพื้นที่กลางแจ้งที่มีการป้องกันอย่างดีและมีการป้องกัน

ข้อกำหนดสถานที่ติดตั้ง:

1. หลีกเลี่ยงบริเวณที่มีการรบกวนอย่างรุนแรง เก็บให้ห่างจากมอเตอร์กำลังสูง อุปกรณ์ความถี่สูง และสายไฟฟ้าแรงสูง

2 ตำแหน่งการติดตั้งจะต้องทำให้บุคลากรสามารถเข้าถึงได้ ความง่ายในการเดินสายไฟ การมองเห็นตัวบ่งชี้สถานะ และความสะดวกในการบำรุงรักษาในอนาคต

3 ต้องเป็นไปตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม

2. การติดตั้งอุปกรณ์

สามารถติดตั้ง NCU ในตู้ควบคุม ติดผนัง หรือติดตั้งภายในตู้อุปกรณ์ก็ได้ ทั้งนี้ขึ้นอยู่กับโครงสร้างของโครงการ

ขั้นตอนการติดตั้ง:

ขั้นตอนที่ 1: ยืนยันตำแหน่งการติดตั้ง

ขั้นตอนที่ 2: ยึดอุปกรณ์โดยใช้สลักเกลียว ขายึด และ/หรือรางยึด

ขั้นตอนที่ 3: ตรวจสอบสถานะการติดตั้งเพื่อให้แน่ใจว่าอุปกรณ์ได้ระดับและเสถียร มีพื้นที่สายไฟเพียงพอ และมีสภาวะการกระจายความร้อนที่ดี

3. การเชื่อมต่อสายไฟ

ระหว่างการติดตั้ง ให้ตรวจสอบช่วงแรงดันไฟฟ้าอินพุต ขั้วไฟฟ้า และข้อกำหนดด้านสายดิน

การเชื่อมต่อประกอบด้วยกำลังไฟเข้า การต่อสายดินป้องกัน และการป้องกันฟ้าผ่า

ระมัดระวังเพื่อหลีกเลี่ยงการกลับขั้ว ความผันผวนของแรงดันไฟฟ้า และการทำงานโดยไม่ต่อสายดิน Ruitai มีไดอะแกรมการเดินสายไฟ คู่มือการติดตั้ง และเอกสารทางเทคนิคที่สมบูรณ์ นอกจากนี้เรายังให้คำแนะนำออนไลน์หรือสามารถส่งวิศวกรที่มีประสบการณ์มากกว่าห้าปีไปยังไซต์เพื่อขอความช่วยเหลือได้

4. การเชื่อมต่อการสื่อสารระหว่าง NCU และ TCU

ขั้นตอนสำคัญในการติดตั้ง NCU คือการสร้างการสื่อสารกับ TCU

การเชื่อมต่อทั่วไป: ระบบติดตาม → TCU → สายเคเบิลสื่อสาร → NCU

ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายสื่อสารถูกต้อง การกำหนดค่าที่อยู่อุปกรณ์ที่เหมาะสม และพารามิเตอร์การสื่อสารที่สอดคล้องกัน

5. การเชื่อมต่อระหว่าง NCU และระบบ SCADA

หลังจากเชื่อมต่ออุปกรณ์ภาคสนามแล้ว ต้องรวม NCU เข้ากับระบบตรวจสอบ

NCU → เครือข่ายอีเธอร์เน็ต / ไฟเบอร์ / 4G → แพลตฟอร์ม SCADA

เชื่อมต่อและทดสอบการกำหนดค่าเครือข่าย การตั้งค่าที่อยู่ IP และการแมปจุดข้อมูล จากนั้นทำการทดสอบการสื่อสาร

คำถามที่พบบ่อย

ถาม: เครือข่ายหรือไฟฟ้าดับจะส่งผลต่อการส่งข้อมูลและการควบคุมระบบหรือไม่

ตอบ: ระบบได้รับการออกแบบมาเพื่อจัดการกับสถานการณ์ดังกล่าว อุปกรณ์นี้มีแบตเตอรี่สำรองของ UPS ในตัวซึ่งช่วยให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่องแม้ในช่วงที่ไฟฟ้าขัดข้องโดยไม่คาดคิด นอกจากนี้ ความสามารถในการประมวลผลแบบ Edge ช่วยให้สามารถแคชข้อมูลภายในเครื่องและการซิงโครไนซ์อัจฉริยะได้

ช่วยให้มั่นใจได้ถึงการรันคำสั่งและการรายงานข้อมูลอย่างมีเสถียรภาพ แม้ในระหว่างการหยุดชะงักของเครือข่ายเป็นระยะๆ เมื่อการเชื่อมต่อกลับคืนมา ข้อมูลทั้งหมดจะซิงโครไนซ์กับคลาวด์โดยอัตโนมัติ เพื่อให้มั่นใจถึงความสมบูรณ์ของข้อมูลโดยสมบูรณ์

ถาม: กล่องสื่อสาร PV อัจฉริยะนี้รองรับการตรวจสอบระยะไกลและการวินิจฉัยข้อผิดพลาดหรือไม่

ตอบ: ใช่ รองรับการตรวจสอบแบบเรียลไทม์และการควบคุมระยะไกลอย่างสมบูรณ์ เมื่อรวมเข้ากับแพลตฟอร์ม SCADA หรือ IoT ของ Ruitai ผู้ปฏิบัติงานสามารถตรวจสอบประสิทธิภาพของโรงงานทั้งหมดได้อย่างง่ายดายโดยไม่ต้องอยู่ที่ไซต์งาน

ระบบยังเปิดใช้งานการวินิจฉัยระยะไกล ทำให้สามารถระบุและแก้ไขปัญหาได้อย่างรวดเร็ว ลดความล้มเหลวในการสื่อสารอย่างมาก และลดต้นทุน O&M โดยรวม

ถาม: จะแน่ใจได้อย่างไรว่าแผงโซลาร์เซลล์อยู่ในตำแหน่งที่เหมาะสมที่สุดเสมอเพื่อให้ได้พลังงานสูงสุด

ตอบ: NCU ติดตั้งอัลกอริธึมการติดตามที่ขับเคลื่อนด้วย AI ขั้นสูงและเซ็นเซอร์สิ่งแวดล้อมในตัว รวมถึงการตรวจจับลมและหิมะ

โดยจะวิเคราะห์สภาวะแบบเรียลไทม์อย่างต่อเนื่องเพื่อปรับมุมแผงอย่างชาญฉลาดเพื่อการผลิตพลังงานที่เหมาะสมที่สุด นอกจากนี้ การปรับเทียบ GPS แบบคู่ช่วยให้มั่นใจในความแม่นยำในการติดตาม ปรับปรุงประสิทธิภาพการผลิตพลังงานโดยรวมของระบบสุริยะได้อย่างมีประสิทธิภาพ

ถาม: การติดตั้งและการกำหนดค่าซับซ้อนหรือไม่ รองรับการตั้งค่ามือถือหรือไม่?

ตอบ: ขั้นตอนการตั้งค่าได้รับการออกแบบให้เรียบง่ายและมีประสิทธิภาพ นอกเหนือจากการกำหนดค่ามาตรฐานบนพีซีแล้ว อุปกรณ์ยังรองรับการตั้งค่า Bluetooth ผ่านอุปกรณ์มือถืออีกด้วย

ในระหว่างการติดตั้งและทดสอบการใช้งานนอกสถานที่ คุณสามารถกำหนดค่าพารามิเตอร์ได้อย่างรวดเร็วผ่านสมาร์ทโฟนโดยใช้การเชื่อมต่อ Bluetooth พลังงานต่ำ ซึ่งช่วยเพิ่มความสะดวกและประสิทธิภาพโดยรวมได้อย่างมาก
