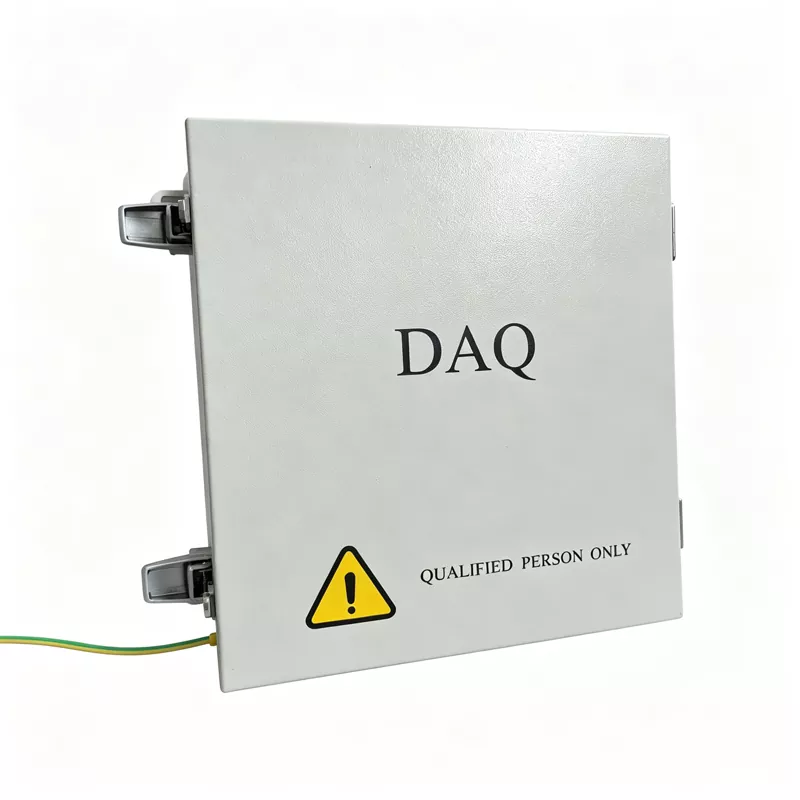

หน่วยสื่อสารไฟฟ้าโซลาร์เซลล์

Ruitai คือผู้ผลิตหน่วยสื่อสารไฟฟ้าโซลาร์เซลล์ที่เชื่อถือได้ ซึ่งผสานรวมการรวบรวมข้อมูลฝั่งอุปกรณ์ การประมวลผลฝั่งเอดจ์ และการส่งคำสั่งบนคลาวด์

ในระดับอุปกรณ์ การแปลงโปรโตคอลระดับอุตสาหกรรมจะเชื่อมต่ออุปกรณ์รุ่นเก่ากับเครือข่าย IP ซึ่งช่วยลดไซโลข้อมูล ที่ระดับเอดจ์ การแคชข้อมูลในเครื่องและการกรองอัจฉริยะจะช่วยลดแรงกดดันในการส่งข้อมูลเครือข่าย

ในระบบคลาวด์ การรวบรวมข้อมูลแบบรวมศูนย์และการวิเคราะห์อัจฉริยะสนับสนุนโรงไฟฟ้าพลังงานแสงอาทิตย์ที่มองเห็นได้ เชื่อถือได้ จัดการได้ และควบคุมได้

สถาปัตยกรรมผลิตภัณฑ์

1. แหล่งจ่ายไฟคู่และพลังงานสำรอง

หน่วยสื่อสารไฟฟ้าโซลาร์เซลล์รองรับทั้งแหล่งจ่ายไฟ AC และ DC และมีแบตเตอรี่ลิเธียมสำรอง

หากไฟ AC ถูกขัดจังหวะ ระบบจะรักษาฟังก์ชันการสื่อสารหลักและการควบคุมไว้ เพื่อช่วยป้องกันข้อมูลสูญหายและการขัดจังหวะคำสั่ง

2. การป้องกันและการแยกระดับอุตสาหกรรม

ชิประดับอุตสาหกรรม วงจรแยก และโครงสร้าง IP65 ช่วยป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า การควบแน่น และอุณหภูมิสุดขั้ว ช่วยลดความเสี่ยงที่โมดูลการสื่อสารจะล้มเหลวหรือเสียหายในสภาพแวดล้อมที่รุนแรง

3. การสื่อสารที่เข้ารหัสอย่างปลอดภัย

การเข้ารหัสฮาร์ดแวร์และซอฟต์แวร์ ร่วมกับการแยกแรงดันไฟฟ้าสูงและต่ำ ช่วยปกป้องคำสั่งควบคุมจากการปลอมแปลงหรือการสกัดกั้น และสนับสนุนการควบคุมระยะไกลที่ปลอดภัยของโรงไฟฟ้าพลังงานแสงอาทิตย์

ตารางข้อมูลจำเพาะแบบเต็ม

▲ พารามิเตอร์ลักษณะเฉพาะ

▲ พารามิเตอร์การทำงาน

▲ พารามิเตอร์ทั่วไป

การแก้ไขปัญหา NCU ที่ได้มาตรฐานและการบำรุงรักษาเชิงป้องกัน

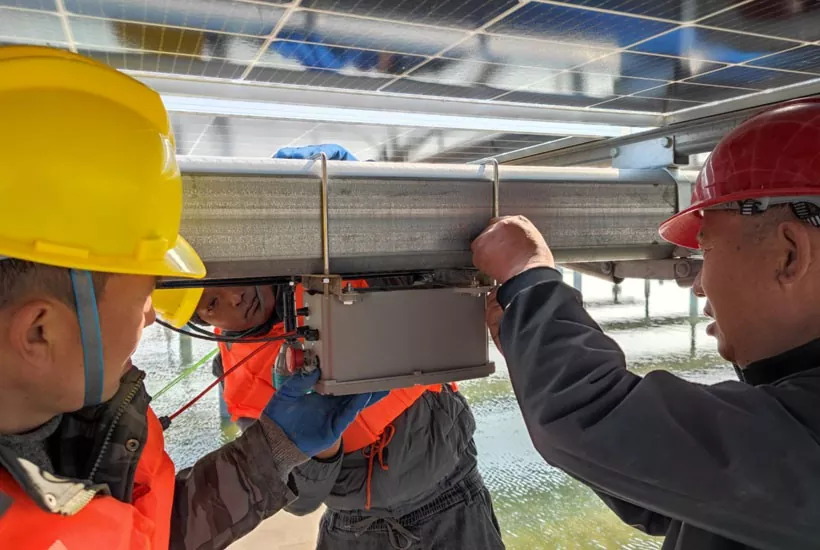

เพื่อสนับสนุนการทำงานที่มั่นคงในระยะยาวของหน่วยสื่อสารไฟฟ้าโซลาร์เซลล์ Ruitai เราจึงจัดให้มีระบบการแก้ไขปัญหาและการบำรุงรักษาเชิงป้องกันที่ได้มาตรฐาน เพื่อช่วยให้บุคลากร O&M ระบุและแก้ไขปัญหาได้อย่างรวดเร็ว

ระยะที่ 1: การตรวจสอบในสถานที่เบื้องต้น (การตรวจสอบด้วยภาพ กลิ่น และการวัด)

การตรวจสอบด้วยภาพและสถานะ:ตรวจสอบกล่องหุ้ม NCU ว่ามีความเสียหาย มีน้ำเข้า หรือการควบแน่นหรือไม่ ตรวจสอบส่วนประกอบภายในว่ามีรอยไหม้หรือตัวเก็บประจุบวมหรือไม่ ตรวจสอบตัวบ่งชี้ที่แผง รวมถึงไฟ การสื่อสาร และไฟแสดงความผิดปกติ และดูคู่มืออุปกรณ์เพื่อยืนยันรหัสความผิดปกติ

ตรวจสอบการเชื่อมต่อทางกายภาพ:ตรวจสอบว่าสายเครือข่าย, สาย RS485 และขั้วต่อไฟเบอร์ออปติกระหว่าง NCU, คอมพิวเตอร์โฮสต์ และ TCU หลวมหรือไม่ ถอดขั้วต่อออกและตรวจสอบว่าพินมีสีดำหรือออกซิไดซ์หรือไม่ ทำความสะอาดด้วยสารทำความสะอาดที่เหมาะสมหากจำเป็น จากนั้นเชื่อมต่อใหม่และยึดให้แน่น

การทดสอบพาวเวอร์ซัพพลาย:ใช้มัลติมิเตอร์เพื่อวัดแรงดันไฟฟ้าของแหล่งจ่ายไฟของโมดูลการสื่อสาร (DC 12 V/24 V) และยืนยันว่าอยู่ภายในช่วงพิกัด โดยมีความผันผวนที่อนุญาต ±10% ตรวจสอบว่าฟิวส์ที่เกี่ยวข้องขาดหรือไม่ และตรวจสอบการลัดวงจรที่อาจเกิดขึ้นหรือความเสี่ยงจากการโอเวอร์โหลด

ขั้นตอนที่ 2: การตรวจสอบพารามิเตอร์และการกำหนดค่า (ตรวจสอบ ตรวจสอบ อัปเกรด)

การตรวจสอบพารามิเตอร์การสื่อสาร:โปรดดูคู่มืออุปกรณ์เพื่อยืนยันว่าโปรโตคอลการสื่อสารระหว่าง NCU และแพลตฟอร์มการตรวจสอบ เช่น Modbus RTU/TCP พร้อมด้วยอัตรารับส่งข้อมูลและการตั้งค่าพาริตีนั้นตรงกันอย่างถูกต้อง ตรวจสอบที่อยู่ IP ของอุปกรณ์ ที่อยู่สถานี หรือที่อยู่โหนดเพื่อให้แน่ใจว่าไม่มีความขัดแย้งของเครือข่ายและโทโพโลยีเครือข่ายถูกต้อง

ตรวจสอบเวอร์ชั่นเฟิร์มแวร์:เข้าสู่ระบบและตรวจสอบเวอร์ชันเฟิร์มแวร์ NCU ปัจจุบัน หากมีข้อบกพร่องหรือปัญหาความเข้ากันได้ที่ทราบ โปรดติดต่อผู้ผลิตเพื่อขออัพเดตเฟิร์มแวร์ล่าสุด

ระยะที่ 3: การทดสอบระดับมืออาชีพและการตรวจสอบการเปลี่ยนทดแทน (ส่ง รับ สลับ)

การทดสอบการเชื่อมโยงข้อมูล:ใช้เครื่องมือแก้ไขข้อบกพร่องพอร์ตอนุกรมเพื่อส่งคำสั่งทดสอบไปยัง NCU และตรวจสอบว่าส่งคืนสตรีมข้อมูลเลขฐานสิบหกปกติหรือไม่ การประเมินผลลัพธ์: ข้อมูลที่อ่านไม่ออกหรือการตอบสนอง FF ทั้งหมดมักจะบ่งชี้ถึงปัญหาการเชื่อมต่อทางกายภาพหรือการรบกวน ข้อมูลที่ได้รับแต่ไม่สามารถถอดรหัสได้ มักจะบ่งบอกถึงปัญหาการกำหนดค่าโปรโตคอล

การยืนยันการแทนที่ข้าม:หากการตรวจสอบข้างต้นเป็นเรื่องปกติ ให้เปลี่ยนโมดูลการสื่อสารหรือเมนบอร์ด NCU ที่ต้องสงสัยด้วยหน่วยงานที่รู้จักในรุ่นเดียวกัน หากการสื่อสารได้รับการกู้คืนหลังจากการเปลี่ยน ฮาร์ดแวร์เดิมจะได้รับการยืนยันว่ามีข้อผิดพลาด และควรส่งคืนโรงงานเพื่อทำการซ่อมแซมหรือกำจัดทิ้ง

ระยะที่ 4: การประเมินสภาพแวดล้อมและการรบกวน (การป้องกัน การตรวจจับ การวัด)

การตรวจสอบการรบกวนทางแม่เหล็กไฟฟ้า:ตรวจสอบให้แน่ใจว่าฉนวนป้องกันสายเคเบิลสื่อสารมีการต่อสายดินอย่างเหมาะสม และไม่ได้เดินสายเคเบิลสื่อสารไปตามแนวสายไฟแรงสูง สำหรับการสื่อสาร RS485 ให้ตรวจสอบว่าเชื่อมต่อสาย A/B อย่างถูกต้อง และติดตั้งตัวต้านทานปลายสาย 120 Ω ที่ปลายทั้งสองด้านของบัส

การตรวจสอบการคุ้มครองสิ่งแวดล้อม:ตรวจสอบว่าแถบปิดผนึกของตัวเครื่องมีอายุหรือไม่เพื่อป้องกันการควบแน่นไม่ให้เกิดการลัดวงจรเล็กน้อยบนแผงวงจร ยืนยันว่าอุณหภูมิในการทำงานยังคงอยู่ในช่วงระดับอุตสาหกรรมเพื่อหลีกเลี่ยงการปิดเครื่องเนื่องจากอุณหภูมิสูงหรือต่ำ

ขั้นตอนที่ 5: อัปเกรดการจัดการและการบันทึก

การสนับสนุนของผู้ผลิต:หากปัญหายังคงไม่ได้รับการแก้ไขหลังจากสี่ขั้นตอนแรก ให้บันทึกรายละเอียดข้อบกพร่องทั้งหมด รวมถึงสถานะตัวบ่งชี้ รหัสข้อผิดพลาด และข้อความทดสอบ ติดต่อทีมสนับสนุนด้านเทคนิคของผู้ผลิตเพื่อตรวจสอบและซ่อมแซมระดับชิป

เอกสารการสั่งงาน:กรอกแบบฟอร์มบันทึกการแก้ไขปัญหา NCU พร้อมขั้นตอนการตรวจสอบ รุ่นชิ้นส่วนทดแทน และการแก้ไขขั้นสุดท้าย อัปโหลดบันทึกไปยังแพลตฟอร์ม O&M อัจฉริยะสำหรับการยื่น

ข้อผิดพลาดทั่วไปและแนวทางแก้ไข

ปัญหาที่ 1: NCU ไม่สามารถเชื่อมต่อกับ SCADA ได้

สาเหตุ: ความผิดปกติของเครือข่าย การกำหนดค่า IP ไม่ถูกต้อง โปรโตคอลไม่ตรงกัน โมดูลการสื่อสารล้มเหลว

วิธีการตรวจสอบ: ตรวจสอบพอร์ตเครือข่าย ไฟเบอร์ออปติก และสถานะเครือข่าย ตรวจสอบพารามิเตอร์เครือข่าย ตรวจสอบการตั้งค่าโปรโตคอล (เช่น Modbus) ตรวจสอบสถานะฮาร์ดแวร์

ปัญหาที่ 2: TCU บางตัวออฟไลน์อยู่

สาเหตุที่เป็นไปได้: ข้อผิดพลาดของสาย RS485, ที่อยู่ขัดแย้งกัน, ระยะห่างในการสื่อสารมากเกินไป, การกำหนดค่าตัวต้านทานขั้วต่อไม่ถูกต้อง

การดำเนินการแก้ไข: ตรวจสอบสายการสื่อสาร ตรวจสอบที่อยู่อุปกรณ์ และทดสอบคุณภาพการสื่อสาร

ปัญหาที่ 3: NCU รีบูตบ่อยครั้ง

สาเหตุที่เป็นไปได้: แหล่งจ่ายไฟไม่เสถียร อุณหภูมิมากเกินไป ความผิดปกติของซอฟต์แวร์

คำแนะนำ: ตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ ตรวจสอบบันทึกการทำงาน และติดต่อฝ่ายสนับสนุนด้านเทคนิคของผู้ผลิต

การสนับสนุนการดำเนินงานและการบำรุงรักษาที่ชาญฉลาดยิ่งขึ้น

NCU ของ Suzhou Ruitai ใช้การวินิจฉัยอัจฉริยะในตัวและขั้นตอนการแก้ไขปัญหาที่ได้มาตรฐาน เพื่อลดการวินิจฉัยข้อผิดพลาดจากวันเหลือเพียงไม่กี่นาที

เมื่อใช้ร่วมกับซอฟต์แวร์ O&M ระยะไกล ช่วยให้บุคลากร O&M ดำเนินการทดสอบการใช้งานระยะไกลและอัปเกรดเฟิร์มแวร์ได้โดยไม่ต้องเข้าเยี่ยมชมสถานที่บ่อยครั้ง ช่วยลดต้นทุน O&M ด้วยตนเอง และสนับสนุนการดำเนินงานโรงไฟฟ้าพลังงานแสงอาทิตย์ที่ปลอดภัยและมีประสิทธิภาพ
