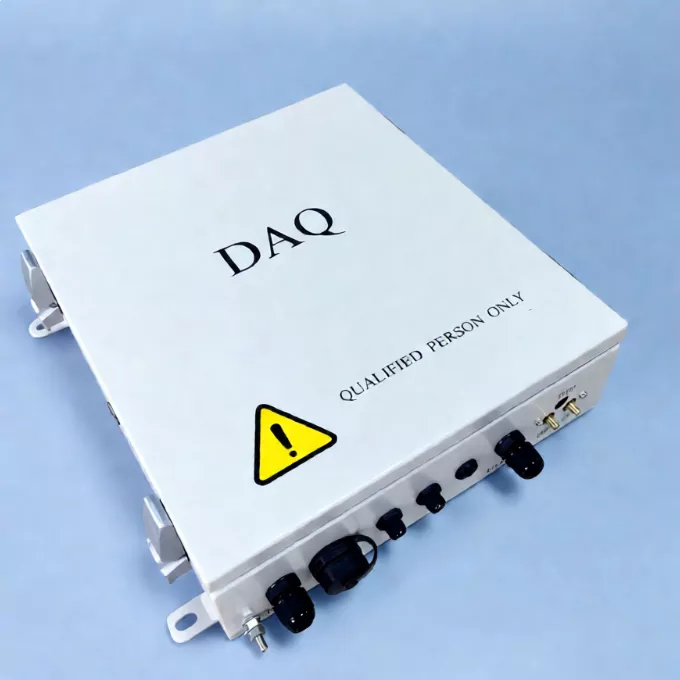

กล่องสื่อสารพลังงานแสงอาทิตย์ PV

ในสภาพแวดล้อมกลางแจ้งที่ซับซ้อนและเปลี่ยนแปลงไป เครือข่ายการสื่อสารถือเป็นหัวใจสำคัญของการดำเนินงานโรงไฟฟ้าพลังงานแสงอาทิตย์ที่มีความเสถียรและการส่งข้อมูลที่มีประสิทธิภาพ

กล่องสื่อสาร Solar PV Communication Box ที่นำเสนอโดยโรงงาน Suzhou Ruitai นำเสนอโดยโรงงาน Suzhou Ruitai ซึ่งเป็นหัวใจหลักของการสื่อสารในโรงงาน โดยให้การประสานงานระหว่างอุปกรณ์-เอดจ์-คลาวด์ที่มีประสิทธิภาพ และสถาปัตยกรรมพื้นฐานที่ได้รับการปรับให้เหมาะสม เพื่อมอบการสนับสนุนการสื่อสารที่แข็งแกร่งสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ โดยช่วยเปลี่ยนทุกแสงอาทิตย์ให้เป็นผลตอบแทนที่เชื่อถือได้

ความก้าวหน้าทางเทคโนโลยีหลัก

1. เครือข่ายที่เชื่อถือได้และลิงก์การสื่อสารที่ซ้ำซ้อน

NCU รองรับช่องสัญญาณแบบใช้สายซ้ำซ้อน ซึ่งรวมถึงไฟเบอร์ออปติกและ RS485 รวมถึงช่องสัญญาณไร้สาย เช่น 5G และสเปรดสเปกตรัมแบบกระโดดข้ามความถี่

การสลับหลังจากความล้มเหลวจุดเดียวเสร็จสิ้นภายใน 100 มิลลิวินาที การสื่อสาร RS485 ใช้การเดินสายแบบเดซี่เชนและสายคู่ตีเกลียวแบบมีฉนวนหุ้ม ร่วมกับตัวต้านทานปลายสาย 120 Ω และการออกแบบการต่อลงดินที่ ≤4 Ω เพื่อลดสัญญาณสะท้อนและการรบกวนทางแม่เหล็กไฟฟ้าที่ชั้นกายภาพ

2. การอัพเกรด Edge Computing และโปรโตคอล

การกรองและการรวมข้อมูล Edge-side จะอัปโหลดเฉพาะค่าที่ผิดปกติและข้อมูลรวม ช่วยลดการรับส่งข้อมูลที่ไม่จำเป็น โปรโตคอลการสำรวจความคิดเห็นแบบดั้งเดิมจะค่อยๆ ถูกแทนที่ด้วยโปรโตคอล IoT ที่สมัครสมาชิกเผยแพร่ เช่น MQTT

เมื่อรวมกับการเร่งด้วยฮาร์ดแวร์ ASIC โดยเฉพาะ เวลาตอบสนองของคำสั่งควบคุมจะลดลงจากวินาทีเหลือมิลลิวินาที

3. อัลกอริธึมการป้องกันแบบไดนามิกที่ขับเคลื่อนด้วย AI

NCU ใช้อัลกอริธึม AI รวมถึง SuperTrack เพื่อวิเคราะห์ข้อมูลการแรเงาและการฉายรังสีสองหน้า และปรับปรุงประสิทธิภาพการติดตามอย่างต่อเนื่อง

ด้วยการตรวจสอบสภาพอากาศในท้องถิ่นทุกๆ 0.5 วินาที มันจะคำนวณมุมติดตามที่ดีที่สุดเพื่อจับพลังงานแสงอาทิตย์มากขึ้น

4. การป้องกันลมแบบปรับได้สองทิศทาง

NCU ใช้เกณฑ์ความเร็วลมสามเกณฑ์ เช่น 10 ม./วินาที, 12 ม./วินาที และ 15 ม./วินาที เพื่อปรับตำแหน่งตัวติดตามตามความเร็วและทิศทางลมแบบเรียลไทม์ สามารถเคลื่อนตัวติดตามไปตามลมหรือเก็บไว้ในมุม 5° ที่ปลอดภัย

เมื่อความเร็วลมคงอยู่ที่ระดับที่ปลอดภัย เช่น ≤8 เมตร/วินาที เป็นเวลาห้านาที ระบบจะกลับสู่โหมดการติดตามโดยอัตโนมัติ

เหตุใดโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่จึงต้องการกล่องสื่อสารพลังงานแสงอาทิตย์ PV

1. ลดต้นทุน O&M

NCU ใช้ฮาร์ดแวร์ระดับอุตสาหกรรมที่มีช่วงอุณหภูมิการทำงานที่ -40°C ถึง 85°C และการป้องกัน IP65 ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในลมแรง ทรายพัด และการรบกวนทางแม่เหล็กไฟฟ้าสูง

Edge Computing ช่วยให้ตัดสินใจในท้องถิ่นได้เร็วขึ้น ในขณะเดียวกันก็ลดความต้องการในการส่งข้อมูลและความล่าช้าของเครือข่าย

2. การติดตาม AI เพื่อการผลิตพลังงานที่สูงขึ้น

ในฐานะหน่วยควบคุมสำหรับการติดตามที่ขับเคลื่อนด้วย AI NCU ใช้สภาพอากาศแบบเรียลไทม์และข้อมูลสตริง PV เพื่อหลีกเลี่ยงการแรเงาและคำนวณมุมติดตามที่ดีที่สุด

ซึ่งช่วยปรับปรุงการผลิตพลังงานโดยรวมในภูมิประเทศที่ซับซ้อนและในสภาพที่มีแสงกระจาย

3. การคุ้มครองทรัพย์สินเชิงรุก

NCU ยังทำงานเป็นสถานีตรวจอากาศขนาดเล็กและหน่วยป้องกันความปลอดภัยอีกด้วย ในช่วงที่มีลมแรง หิมะตกหนัก ลูกเห็บ และสภาพอากาศสุดขั้วอื่นๆ ระบบจะเปิดใช้งานโหมดการป้องกันระดับโซนโดยอัตโนมัติ รวมถึงการป้องกันลมสามระดับและตำแหน่งป้องกันลูกเห็บมุมสูง เพื่อช่วยป้องกันความเสียหายของโมดูล PV และการเสียรูปของตัวติดตาม

4. การเชื่อมต่อหลายโปรโตคอล

NCU รองรับโปรโตคอลการสื่อสารกระแสหลักมากกว่า 200 โปรโตคอล รวมถึง Modbus และ IEC 104

สามารถใช้งานร่วมกับอินเวอร์เตอร์ สถานีตรวจอากาศ และเครื่องบันทึกข้อมูลจากแบรนด์ต่างๆ เช่น Smart Logger ซึ่งช่วยให้สามารถรวมอุปกรณ์หลายแบรนด์ได้แบบครบวงจร

ตารางข้อมูลจำเพาะแบบเต็ม

▲ พารามิเตอร์ลักษณะเฉพาะ

▲ พารามิเตอร์การทำงาน

▲ พารามิเตอร์ทั่วไป

การสนับสนุนหลังการขายที่เชื่อถือได้

การตรวจสอบอัจฉริยะและการบำรุงรักษาเชิงคาดการณ์

เพื่อระบุปัญหาที่อาจเกิดขึ้นตั้งแต่เนิ่นๆ การสแกนอินฟราเรดด้วยโดรนและการประมวลผลแบบเอดจ์ถูกนำมาใช้เพื่อค้นหาสายเคเบิลที่เก่าและจุดเชื่อมต่อที่มีความร้อนสูงเกินไป

AI ตรวจสอบกระแส แรงดันไฟฟ้า และสถานะการสื่อสารแบบเรียลไทม์เพื่อตรวจจับข้อผิดพลาดก่อนที่จะบานปลาย

เฟิร์มแวร์ OTA และการบำรุงรักษาตามปกติ

มีการอัพเดตเฟิร์มแวร์ทุก ๆ หกเดือนเพื่อแก้ไขช่องโหว่ของซอฟต์แวร์และปรับปรุงอัลกอริทึม

การตรวจสอบตามปกติประกอบด้วยพอร์ตการสื่อสาร ขั้วต่อสายเคเบิลเครือข่าย และโมดูลป้องกันฟ้าผ่า

การตอบสนองเหตุฉุกเฉินแบบฉัตร

หากการสื่อสารของ NCU ขาดหายไปอย่างสิ้นเชิงในสภาวะปกติที่มีแสงแดดจ้า บุคลากร O&M จะสามารถประเมินได้ว่าจะเปลี่ยนไปใช้โหมดอัตโนมัติเฉพาะที่หรือมุมเอียงที่เหมาะสมที่สุดคงที่

ในช่วงที่สภาพอากาศเลวร้าย ขั้นตอนฉุกเฉินจะถูกเปิดใช้งานทันทีเพื่อย้ายตัวติดตามไปยังตำแหน่งที่ปลอดภัยผ่านการดำเนินการด้วยตนเองในสถานที่หรือลิงก์การสื่อสารสำรอง

คำถามที่พบบ่อย

ถาม: Solar PV Communication Box ทำงานร่วมกับ SCADA เพื่อเปิดใช้งาน O&M อัจฉริยะได้อย่างไร

ตอบ: Solar PV Communication Box ทำหน้าที่เป็นเกตเวย์ข้อมูลในสถานที่ โดยจะอัปโหลดข้อมูลการทำงานของอุปกรณ์ไปยัง SCADA

กระบวนการนี้เกี่ยวข้องกับ: การตรวจสอบสถานะอุปกรณ์ → การวิเคราะห์ข้อมูล → การแจ้งเตือนความผิดปกติ → การจัดการ O&M

ตัวอย่างเช่น เมื่อ TCU ตรวจพบความผิดปกติในการติดตาม ข้อมูลจะถูกอัปโหลดไปยัง NCU ซึ่งจากนั้นจะส่งข้อมูลไปยัง SCADA เพื่อสร้างการแจ้งเตือน ช่วยให้บุคลากร O&M สามารถทำการวินิจฉัยระยะไกลได้

ถาม: เหตุใดโครงการ PV ขนาดใหญ่จึงต้องใช้ NCU แทนที่จะเชื่อมต่อโดยตรงกับ TCU

ตอบ: การเชื่อมต่อโดยตรงกับ TCU ทั้งหมดจะส่งผลให้เกิดการเดินสายการสื่อสารที่ซับซ้อน โหนดเครือข่ายมีจำนวนมากเกินไป และการบำรุงรักษาระบบทำได้ยาก

การใช้ NCU ช่วยให้สามารถจัดการ TCU หลายตัวแบบรวมศูนย์ ส่งผลให้โครงสร้างเครือข่ายที่ชัดเจนยิ่งขึ้น การส่งข้อมูลที่เสถียรยิ่งขึ้น และการขยายในอนาคตที่ง่ายขึ้น

ถาม: NCU จำเป็นต้องมีการบำรุงรักษาเป็นประจำหรือไม่

ก. ใช่. งานบำรุงรักษาที่แนะนำได้แก่:

1. การตรวจสอบสถานะการสื่อสาร

2. การตรวจสอบบันทึกการแจ้งเตือนของอุปกรณ์

3. การตรวจสอบความน่าเชื่อถือของสายไฟ

4. ตรวจสอบซีลป้องกัน

5. การอัพเดตเวอร์ชั่นซอฟต์แวร์

6. การสำรองพารามิเตอร์การกำหนดค่า
